KWALIFIKACJA BUD2 + BUD8 + BUD12 - CZERWIEC 2022



PYTANIE NR 30.

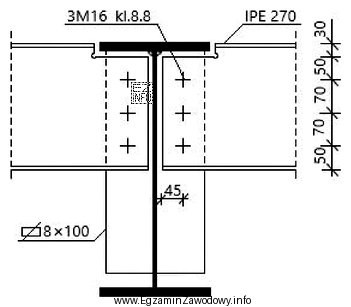

Na podstawie rysunku określ, ile wynosi rozstaw osiowy śrub łączących profil dwuteowy IPE 270 z płaskownikiem.
Wymiary [mm]
Na podstawie rysunku określ, ile wynosi rozstaw osiowy śrub łą
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rozstaw osiowy śrub to odległość między osiami symetrii śrub. Na rysunku technicznym wymiar ten jest zazwyczaj podany w milimetrach i znajduje się w miejscu, gdzie widać reprezentację śrub. W tym przypadku, na rysunku jest wyraźnie zaznaczony wymiar 70 mm jako rozstaw osiowy, co jest zgodne z jedną z opcji odpowiedzi.
