Miernik analogowy ma kilka skal na jednej tarczy, dlatego kluczowe są dwa kroki: wybór właściwej skali (dla prądu przemiennego szukamy oznaczenia z tyldą "~", np. mA~ lub A~) oraz przeliczenie odczytu na ustawiony zakres pomiarowy.

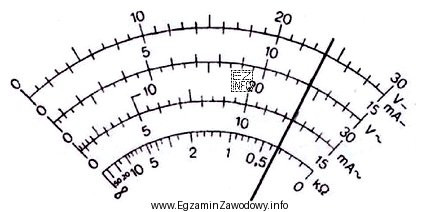

Z ilustracji wynika, że dla skali 0–30 wskazówka znajduje się na wartości 24 (czwarta mała kreska po 20). Zakres pomiarowy ustawiono na 0,3 A, czyli 300 mA. Skoro pełna skala (30) odpowiada 300 mA, to 1 jednostka skali odpowiada 300/30 = 10 mA.
Można policzyć na dwa równoważne sposoby:
- Metoda proporcji: (24/30) × 300 mA = 0,8 × 300 mA = 240 mA.
- Metoda "wartości działki": 1 działka = 10 mA, więc 24 działki = 24 × 10 mA = 240 mA.
Odpowiedź "240 mA" jest więc zgodna z odczytem i ustawionym zakresem. Odpowiedź "250 mA" pasowałaby do wskazania 25 na skali 0–30 (albo do błędnego zaokrąglenia odczytu). "150 mA" odpowiadałoby połowie skali (15/30) przy zakresie 300 mA, czyli innemu położeniu wskazówki. "140 mA" wynika zwykle z pomyłki w zliczaniu kresek lub z odczytu pod kątem (paralaksa).
W praktyce, aby ograniczyć błędy, warto: ustawić oko prostopadle do tarczy, korzystać z lusterka (gdy jest), oraz dobierać zakres tak, by wskazanie było w górnych 2/3 skali — wtedy odczyt jest najdokładniejszy.
