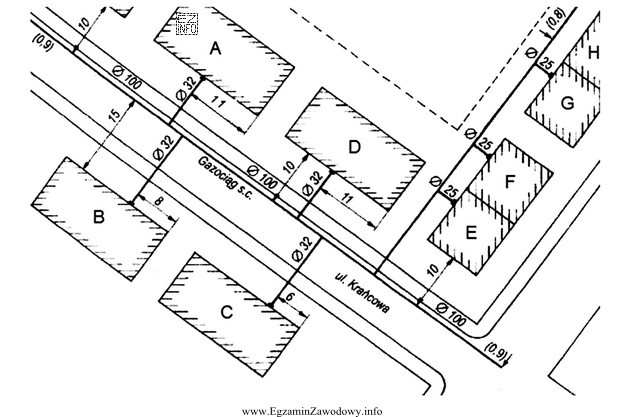

W tego typu zadaniach wynik nie wynika z definicji ani z pamięciowej wartości, lecz z odczytu z rysunku sytuacyjnego. Należy więc najpierw poprawnie zidentyfikować dwa obiekty na planie: obrys budynku oznaczonego literą B oraz przebieg sieci gazowej (gazociągu) zgodnie z legendą i symboliką zastosowaną na rysunku.
Następnie trzeba ustalić, jak rozumiana jest "odległość" na danym rysunku. W praktyce rysunkowej może to być odległość mierzona:
- od najbliższego punktu obrysu budynku do najbliższego punktu przebiegu sieci,
- albo od osi sieci do lica ściany (jeżeli tak wynika z konwencji rysunku).
W zadaniach egzaminacyjnych zwykle chodzi o odległość w rzucie poziomym, czyli "po planie".Jeżeli na rysunku podano wymiary, należy je po prostu odczytać. Jeżeli nie ma wymiaru, trzeba skorzystać ze skali: zmierzyć odcinek na rysunku (np. linijką) i przeliczyć go na metry. Dopiero po wykonaniu tego kroku można porównać wynik z podanymi odpowiedziami.
Odpowiedź "15 m" jest poprawna, bo odpowiada odległości pomiędzy budynkiem B a siecią gazową wskazanej na rysunku. Odpowiedzi "6 m", "8 m" i "11 m" są typowymi wynikami błędów: pomiaru do niewłaściwej linii (np. innej sieci), pominięcia skali lub przyjęcia złego punktu budynku (np. środka zamiast najbliższej krawędzi).
Wskazówka egzaminacyjna: zawsze zacznij od sprawdzenia legendy/symboli, a dopiero potem mierz odległość; w przeciwnym razie łatwo pomylić sieci o podobnym zapisie graficznym.
