W systemie elewacji wentylowanej układ warstw jest typowy: ściana konstrukcyjna (podłoże), następnie izolacja termiczna, dalej szczelina wentylacyjna i na końcu okładzina zewnętrzna (tu: płyty kamienne na podkonstrukcji). Taki układ zapewnia ograniczenie strat ciepła oraz odprowadzanie wilgoci dzięki cyrkulacji powietrza w szczelinie.

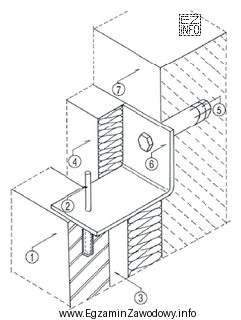

Na rysunkach technicznych materiały są rozpoznawane po znormalizowanych symbolach. Izolacja cieplna jest oznaczana szrafowaniem o charakterze falistym lub zygzakowatym (to popularny, ustandaryzowany zapis stosowany w dokumentacji budowlanej). Jeżeli na przekroju widzisz warstwę o takiej fakturze, ułożoną na ścianie nośnej i oddzieloną od okładziny pustą przestrzenią (szczeliną), wniosek jest jednoznaczny: jest to izolacja termiczna.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "Akustyczna": izolacje akustyczne występują w innych układach przegród (np. w ścianach działowych, stropach), a w elewacji wentylowanej kluczowa warstwa o największej grubości i typowym oznaczeniu pełni przede wszystkim funkcję cieplną.
- "Paroszczelna": paroizolacja to zwykle cienka folia/membrana. Na rysunkach bywa przedstawiana jako cienka linia, a nie jako gruba warstwa o szrafowaniu jak dla materiału izolacyjnego.
- "Wodoszczelna": hydroizolacje również są najczęściej warstwami cienkimi (membrany/papy/powłoki) i nie są typową "grubą" warstwą umieszczaną między ścianą nośną a szczeliną wentylacyjną w tym detalu.
W praktyce renowatorskiej poprawne odczytanie symbolu izolacji z rysunku pozwala dobrać właściwy materiał (np. wełnę mineralną jako termoizolację) i uniknąć błędów wykonawczych oraz kosztownych poprawek.
