KWALIFIKACJA BUD2 + BUD8 + BUD12 - CZERWIEC 2024



PYTANIE NR 36.

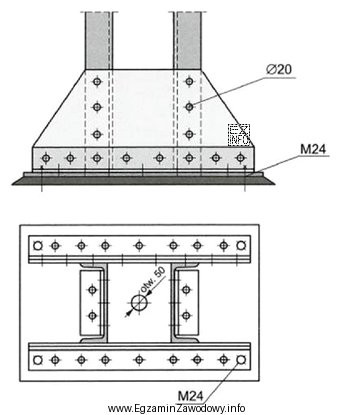

Na podstawie rysunku określ rodzaj połączeń, które należy zastosować do wykonania mocowania stalowego słupa do stopy fundamentowej.
Ilustracja przedstawia schemat mocowania stalowego słupa do stopy fundamentowej, co jest istotne w kontekście egzaminu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W mocowaniu stalowego słupa do stopy fundamentowej rozstrzygający jest sposób zakotwienia pokazany na rysunku.
Jeżeli widoczne są śruby/kotwy z nakrętkami i podkładkami, oznacza to zastosowanie wyłącznie połączeń śrubowych. Nitowanie nie jest typowym rozwiązaniem dla takiego zamocowania, a spoiny nie zastępują zakotwienia w betonie.

Pełne wyjaśnienie:

Węzeł "stalowy słup – stopa fundamentowa" jest w praktyce połączeniem elementu stalowego z elementem żelbetowym. W takim przypadku kluczowe jest zakotwienie w fundamencie, które najczęściej realizuje się przez kotwy/śruby fundamentowe przechodzące przez otwory w blasze podstawy słupa i dokręcane nakrętkami z podkładkami. Jeżeli właśnie takie elementy są pokazane na rysunku, prawidłowym wskazaniem rodzaju połączeń jest odpowiedź: "Tylko śrubowe."

Dlaczego pozostałe odpowiedzi są błędne?

  • "Tylko nitowe." Nitowanie jest dziś rozwiązaniem rzadkim i specyficznym; w zamocowaniu słupa do fundamentu wymagana jest możliwość regulacji, ustawienia pionu oraz przeniesienia sił przez zakotwienie w betonie. Nity nie pełnią roli kotew fundamentowych w typowym detalu montażowym.
  • "Nitowe i spawane." To zestawienie sugeruje łączenie wyłącznie elementów stalowych między sobą (nity/spoiny), a pomija kluczową cechę zamocowania do betonu, czyli zakotwienie śrubami. Bez elementów kotwiących w fundamencie taki węzeł byłby niezgodny z typową praktyką montażu.
  • "Śrubowe i spawane." Spawanie może występować w konstrukcji słupa (np. w warsztatowym wykonaniu stopy słupa z blachą), ale pytanie dotyczy rodzaju połączeń potrzebnych do wykonania mocowania słupa do stopy fundamentowej. Jeśli na rysunku mocowanie do fundamentu realizują kotwy/śruby, a nie pokazano spoin wykonywanych na budowie w tym miejscu, to właściwą odpowiedzią pozostaje wariant wyłącznie śrubowy.

Wskazówka egzaminacyjna: na rysunkach szukaj charakterystycznych cech połączeń: łby/nakrętki i podkładki dla połączeń śrubowych, symbole spoin dla połączeń spawanych oraz kształt/oznaczenia nitów dla nitowych. W detalach fundamentowych najczęściej rozstrzygają właśnie kotwy/śruby fundamentowe.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza połączenie śrubowe w mocowaniu słupa stalowego do fundamentu?
Połączenie śrubowe oznacza, że słup (zwykle przez blachę podstawy) jest zamocowany do fundamentu za pomocą kotew/śrub i nakrętek z podkładkami. Na rysunku rozpoznasz je po widocznych prętach, łbach lub nakrętkach. Takie rozwiązanie umożliwia montaż i regulację ustawienia słupa.
Jak na rysunku rozpoznać, że mocowanie jest tylko śrubowe?
Szukaj elementów typowych dla śrub: pręta z gwintem, nakrętki i podkładki oraz otworów w blasze podstawy. Jeśli nie ma oznaczeń spoin (symboli spawalniczych) ani charakterystycznych nitów, a przeniesienie sił do fundamentu pokazano przez kotwy, wtedy węzeł jest realizowany wyłącznie śrubami.
Dlaczego nitowanie rzadko stosuje się przy mocowaniu słupa do stopy fundamentowej?
Nitowanie to technologia historycznie stosowana w konstrukcjach stalowych, ale w typowym detalu fundamentowym kluczowe jest zakotwienie w betonie i możliwość regulacji podczas montażu. Kotwy i nakrętki pozwalają ustawić pion i poziom. Nity nie spełniają tej roli w standardowym rozwiązaniu mocowania do betonu.
Czy w podstawie słupa mogą występować spoiny, a mimo to odpowiedź brzmi "tylko śrubowe"?
Tak, jeśli pytanie dotyczy rodzaju połączeń potrzebnych do mocowania słupa do stopy fundamentowej, a zakotwienie do fundamentu jest zrealizowane śrubami/kotwami. Spoiny mogą dotyczyć wykonania warsztatowego stopy słupa (np. blacha–profil), ale nie muszą być wymagane na etapie montażu do fundamentu.
Jakie elementy zwykle wchodzą w skład zamocowania słupa stalowego do fundamentu?
Typowo są to: blacha podstawy słupa, kotwy/śruby fundamentowe osadzone w betonie, podkładki i nakrętki oraz ewentualnie podlewka (zaprawa) pod blachą dla pełnego podparcia. Na egzaminie najważniejsze jest rozpoznanie, czy na rysunku występują kotwy i nakrętki, bo to przesądza o połączeniu śrubowym.
Kiedy w połączeniach słupa z fundamentem stosuje się rozwiązania spawane?
Spawanie dotyczy zwykle łączenia elementów stalowych między sobą (np. wykonania stopy słupa w wytwórni, dospawania żeber usztywniających). Samo połączenie z fundamentem realizuje się najczęściej przez zakotwienie śrubami. Jeśli na rysunku w miejscu styku z fundamentem nie ma symboli spoin, nie wybieraj odpowiedzi ze spawaniem.
Jakie błędy najczęściej popełnia się przy takich pytaniach z rysunku?
Najczęstsze błędy to: pomylenie kotew z nitami, nieuwzględnienie, że zamocowanie do betonu wymaga zakotwienia, oraz wybór odpowiedzi "z dwiema technologiami", bo brzmi bardziej "profesjonalnie". Pomaga nawyk: najpierw szukaj śrub/nakrętek, potem dopiero symboli spoin.
Czy samo dokręcenie śrub wystarcza do prawidłowego montażu słupa?
Nie zawsze. Oprócz dokręcenia ważne jest ustawienie słupa w pionie, zastosowanie właściwych podkładek, kontrola momentu dokręcania (jeśli wymagany), a często także prawidłowe podparcie blachy podstawy (np. podlewką). Jednak w pytaniu egzaminacyjnym zwykle chodzi wyłącznie o rozpoznanie rodzaju połączenia.
Jak odróżnić połączenie śrubowe od spawanego w detalach konstrukcji stalowej?
Połączenie śrubowe rozpoznasz po śrubach, otworach, nakrętkach i podkładkach. Połączenie spawane rozpoznaje się po symbolach spawalniczych na rysunku oraz oznaczeniach spoin (np. spoiny pachwinowe). Jeżeli na rysunku nie ma symboli spoin w miejscu węzła, nie zakładaj spawania "z przyzwyczajenia".
Jak przygotować się do egzaminu z rozpoznawania połączeń na rysunkach montażowych?
Ćwicz na zestawach detali: węzły śrubowe, spawane i mieszane. Naucz się czytać symbole spoin oraz rozpoznawać kształty śrub, nakrętek i kotew. Warto też przeanalizować typowe podstawy słupów: blacha podstawy + kotwy. Na egzaminie zacznij od szybkiego "skanowania" rysunku pod kątem tych znaków.
info

Około 49% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "Nitowanie nie jest typowym rozwiązaniem dla takiego zamocowania, a spoiny nie zastępują zakotwienia w betonie."

Źródła:

  • PN-EN 1993-1-8:2006 Eurokod 3: Projektowanie konstrukcji stalowych — Część 1-8: Projektowanie węzłów (połączenia śrubowe i spawane)
  • PN-EN 1090-2:2018-09 Wykonanie konstrukcji stalowych i aluminiowych — Część 2: Wymagania techniczne dotyczące konstrukcji stalowych (wymagania wykonawcze dla połączeń i montażu)
  • PN-EN 1992-4:2018-06 Eurokod 2: Projektowanie konstrukcji z betonu — Część 4: Projektowanie zamocowań do betonu (zasady projektowania kotew)

Materiały:

  • Normy dotyczące połączeń konstrukcji stalowych i wykonawstwa (Eurokod 3, wykonanie konstrukcji stalowych)
  • Instrukcje montażu węzłów podstawy słupa od producentów kotew/śrub fundamentowych
  • Podręczniki z rysunku technicznego budowlanego i konstrukcji stalowych (dział: połączenia i węzły)
