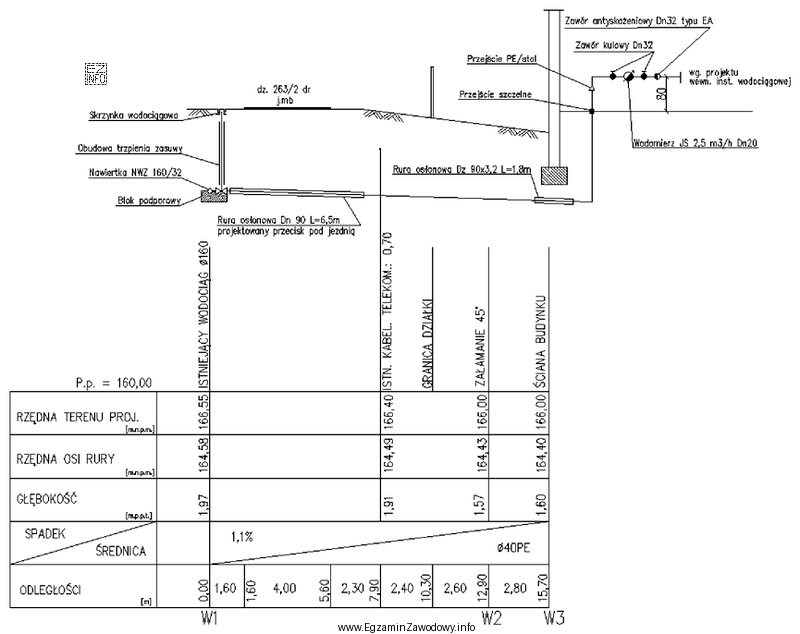

W zadaniach z dokumentacji sieci wodociągowych "rzędna" oznacza wysokość danego punktu odniesienia zapisaną w metrach. Polecenie dotyczy rzędnej włączenia przyłącza do istniejącej sieci, czyli wysokości w punkcie, gdzie projektowane przyłącze łączy się z istniejącym przewodem.
Aby poprawnie odpowiedzieć, należy:
- zidentyfikować na rysunku dokładny punkt włączenia (miejsce połączenia z siecią istniejącą),
- sprawdzić, czy odczytywana wartość dotyczy właściwego elementu (np. osi przewodu w punkcie włączenia),
- odczytać rzędną podaną przy tym punkcie w zapisie liczbowym (zwykle w formacie z przecinkiem dziesiętnym).
Odpowiedź "164,58 m" jest poprawna, ponieważ odpowiada rzędnej przypisanej na rysunku do punktu włączenia przyłącza do sieci.
Pozostałe wartości są niepoprawne typowo z następujących powodów:
- "164,43 m" może odpowiadać rzędnej innego punktu w pobliżu (np. innego węzła, załamania trasy lub innego opisu wysokościowego).
- "164,49 m" bywa skutkiem odczytu z niewłaściwego odniesienia (np. pomylenia opisu osi przewodu z inną linią/warstwą) albo przeoczenia cyfry w setnych.
- "164,40 m" często wynika z odczytu rzędnej elementu o innym znaczeniu (np. rzędnej terenu, dna wykopu lub innego oznaczenia, jeśli rysunek zawiera kilka rzędnych dla jednego miejsca).
Wskazówka egzaminacyjna: zawsze najpierw znajdź symbol punktu włączenia i sprawdź legendę/odnośniki. Dopiero potem odczytuj liczbę — w takich zadaniach różnice między odpowiedziami są małe, więc liczy się precyzja i przypisanie rzędnej do właściwego punktu.
