W tym typie zadania kluczowe jest, że wymagana szerokość dna wykopu nie wynika wyłącznie ze średnicy zewnętrznej rury osłonowej (128 mm), lecz jest wartością przyjętą w dokumentacji i przedstawioną na rysunku (jako wymiar bezpośredni albo wartość możliwa do odczytu ze skali).
Aby rozwiązać zadanie poprawnie, należy:

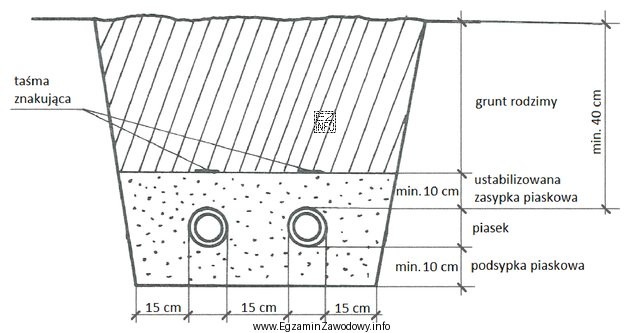

- zidentyfikować na rysunku przekrój wykopu oraz miejsce, w którym podano szerokość dna (na poziomie posadowienia rurociągu),
- upewnić się, że odczytywany wymiar dotyczy dna wykopu, a nie szerokości w świetle skarp, szerokości górnej lub strefy roboczej,
- jeżeli rysunek jest w skali, odczytać wymiar ze skali i prawidłowo przeliczyć jednostki (mm ↔ cm).
Odpowiedź "70,6 cm" jest właściwa, ponieważ odpowiada szerokości dna wykopu przedstawionej dla sieci ciepłowniczej z rur preizolowanych o wskazanej średnicy rury osłonowej.
Pozostałe odpowiedzi są typowymi wynikami błędów interpretacyjnych:
- "45,6 cm" może wynikać z odczytania innego wymiaru (np. szerokości elementu pomocniczego) albo z błędnego przeliczenia skali.
- "57,8 cm" bywa wybierane, gdy myli się szerokość dna z wymiarem pośrednim lub dodaje się/odejmuje naddatek "na oko" zamiast trzymać się rysunku.
- "42,8 cm" często jest skutkiem pomylenia jednostek (mm i cm) lub odczytu wymiaru, który nie dotyczy dna wykopu.
Wskazówka egzaminacyjna: zawsze sprawdzaj, który dokładnie wymiar na rysunku opisuje dno wykopu oraz czy podany jest jako liczba, czy do odczytu ze skali.
