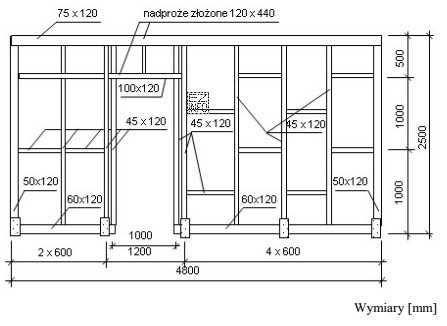

W tego typu zadaniu kluczowe jest to, że odpowiedź wynika z odczytu rysunku, a nie z "zgadywania" typowego rozwiązania. Należy znaleźć na rysunku wymiarowanie lub oznaczenie modułu powtarzalnego i ustalić, jaką odległość przyjęto dla słupków ściany szkieletowej.
Poprawna odpowiedź: 600 mm. Taki rozstaw jest często spotykany jako rozstaw osiowy (oś–oś) słupków, bo ułatwia dopasowanie materiałów okładzinowych i izolacyjnych do modułu konstrukcji. W zadaniu rozstrzygające jest jednak to, że właśnie taka wartość została pokazana w dokumentacji/rysunku.
Dlaczego pozostałe odpowiedzi są błędne?
- 500 mm – to inny moduł; bywa stosowany w niektórych rozwiązaniach, ale nie odpowiada wymiarowi wskazanemu na rysunku. Częsty błąd wynika z wybierania "bliskiej" wartości bez sprawdzenia, czy na rysunku podano 50 cm czy 60 cm.
- 1000 mm – rozstaw zbyt duży jak na typową ścianę szkieletową w standardowych układach. W zadaniu nie jest zgodny z oznaczeniem na rysunku; bywa mylony, gdy ktoś odczytuje odległość między co którymś słupkiem zamiast między sąsiednimi.
- 1200 mm – również niezgodne z wymiarowaniem. Taka wartość bywa kojarzona z szerokością niektórych płyt, co może prowadzić do błędu "skojarzeniowego", ale sama szerokość materiału nie zastępuje odczytu rozstawu słupków z rysunku.
Wskazówka egzaminacyjna: zawsze sprawdź, czy rysunek podaje rozstaw w osiach elementów czy w świetle. Jeżeli na rysunku nie jest to opisane wprost, w praktyce najczęściej przyjmuje się rozstaw osiowy, bo tak wymiaruje się układy powtarzalne.
