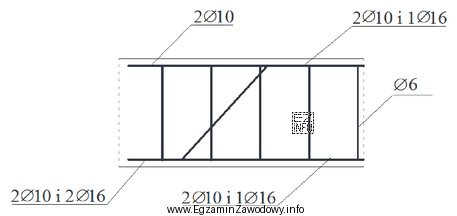

W rysunkach zbrojenia belek pręty odgięte są elementem zbrojenia podłużnego, które "przechodzi" ze strefy dolnej do górnej (najczęściej w pobliżu podpory). Na schemacie taki pręt jest zwykle pokazany jako linia ukośna łącząca zbrojenie dolne z górnym.
Aby ustalić liczbę i średnicę prętów odgiętych, nie liczy się wszystkich prętów w przekroju, tylko analizuje się zmianę opisów zbrojenia po obu stronach miejsca odgięcia:
- W strefie dolnej opis zmienia się z 2Ø10 i 2Ø16 na 2Ø10 i 1Ø16. To oznacza, że w dole jest o jeden pręt Ø16 mniej.
- W strefie górnej opis zmienia się z 2Ø10 na 2Ø10 i 1Ø16. To oznacza, że w górze pojawia się jeden pręt Ø16.
Jeżeli w tym samym miejscu ubywa w dole 1 pręt Ø16 i jednocześnie przybywa w górze 1 pręt Ø16, to logiczny wniosek jest jeden: odgięto 1 pręt o średnicy 16 mm, czyli 1Ø16.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "20Ø10" i "10Ø10" dotyczą średnicy Ø10, a z analizy zmian wynika przeniesienie pręta Ø16 (zmienia się właśnie liczba prętów Ø16).
- "20Ø16" oznaczałoby odgięcie aż dwudziestu prętów Ø16, co nie wynika z opisu rysunku (różnica w oznaczeniach to tylko jedna sztuka Ø16).
Wskazówka egzaminacyjna: zawsze porównuj opisy zbrojenia po obu stronach odgięcia oraz sprawdź, czy "ubytek" w dole równa się "przyrostowi" w górze dla tej samej średnicy.
