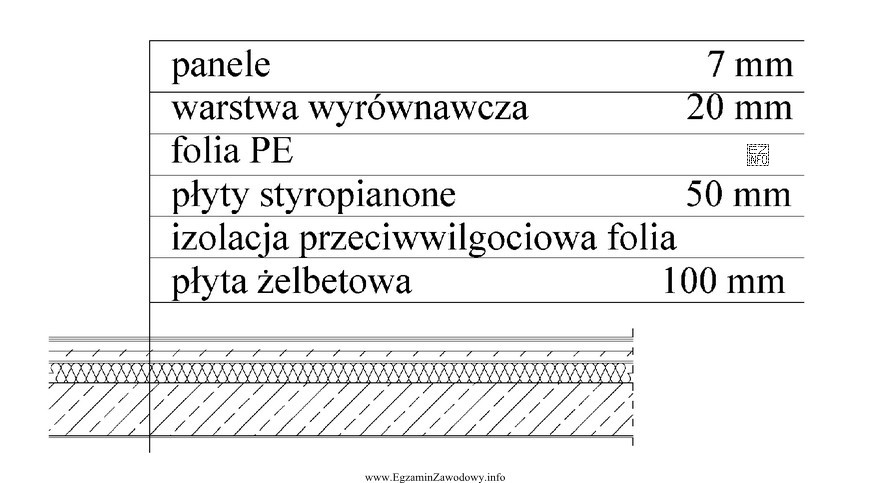

W przekrojach posadzek każda warstwa (np. wykończenie, jastrych, izolacje, podkład, płyta) powinna mieć podpis lub opis z przypisaną grubością. Aby poprawnie odpowiedzieć, trzeba najpierw zidentyfikować warstwę izolacji termicznej, a dopiero potem odczytać jej wymiar.
Izolacja termiczna w posadzce ma za zadanie ograniczać straty ciepła (np. w posadzkach na gruncie lub nad pomieszczeniami nieogrzewanymi). Na rysunkach jest zwykle opisana jako "izolacja termiczna", "styropian", "wełna mineralna" albo podobnie. Po odnalezieniu tej etykiety odczytuje się przypisaną grubość – tutaj 50 mm.
Dlaczego pozostałe odpowiedzi są nieprawidłowe? Wartości 20 mm i 7 mm często odpowiadają cienkim warstwom (np. wykończeniowym, klejom, okładzinom lub hydroizolacjom), które łatwo pomylić z izolacją, jeśli patrzy się tylko na liczby. Z kolei 100 mm bywa spotykane w innych rozwiązaniach (np. grubsza izolacja lub inny wariant posadzki), ale w tym konkretnym rysunku nie jest przypisane do izolacji termicznej.
Wskazówka egzaminacyjna: zawsze czytaj rysunek w kolejności: nazwa warstwy → funkcja warstwy → grubość. Unikniesz w ten sposób błędu polegającego na wybieraniu "najbardziej typowej" liczby bez sprawdzenia opisu.
