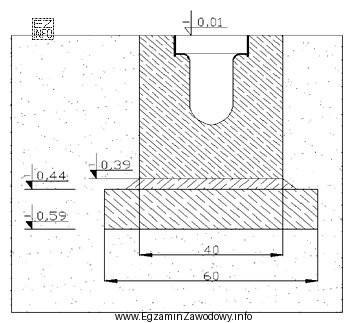

W zadaniach typu "na podstawie rysunku odczytaj…" poprawna odpowiedź wynika z bezpośredniego wymiaru podanego na detalu (najczęściej w przekroju). Głębokość wykopu oznacza odległość pionową, jaką należy odjąć od poziomu odniesienia (zwykle poziomu terenu/niwelety), aby uzyskać poziom dna wykopu przygotowanego pod element odwodnienia.
Aby poprawnie odczytać wartość:
- najpierw znajdź na rysunku poziom odniesienia (linia terenu/posadzki lub wskazana rzędna),
- następnie zidentyfikuj dno wykopu (najniższy poziom robót ziemnych, a nie np. górną krawędź elementu lub warstwę wykończeniową),
- odczytaj wymiar pionowy między tymi poziomami i upewnij się, w jakich jednostkach został podany.
Odpowiedź "58cm" odpowiada głębokości wskazanej na rysunku jako wymiar pionowy dla wykopu pod odwodnienie liniowe.
Pozostałe wartości są typowymi "pułapkami" przy czytaniu detali:
- "38cm" może wynikać z odczytu wysokości tylko części układu (np. samego kanału lub jednej warstwy), bez uwzględnienia podsypki/podbudowy.
- "44cm" bywa skutkiem pomylenia wymiaru do innego poziomu (np. do spodu elementu zamiast do dna wykopu albo do innej rzędnej).
- "20cm" często odpowiada pojedynczej warstwie technologicznej (np. podsypce) i nie stanowi pełnej głębokości wykopu.
Na egzaminie warto kontrolnie sprawdzić, czy odczytana głębokość logicznie obejmuje wszystkie warstwy pokazane w przekroju oraz czy nie doszło do pomylenia skali/jednostek (mm vs cm).
