W pytaniu chodzi o wskazanie elementu wykonawczego, którym bezpośrednio steruje układ sterowania (2). W typowym układzie automatycznego uzupełniania medium występuje łańcuch: czujnik → sterownik → element wykonawczy. Czujniki dostarczają informacji (pomiar), a sterownik na jej podstawie uruchamia elementy, które realnie zmieniają stan instalacji (np. pompa lub zawór).

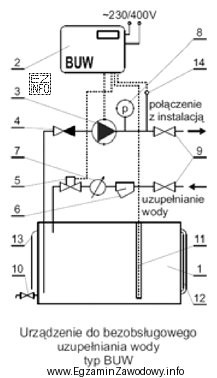

Z opisu działania wynika, że za utrzymanie minimalnego poziomu wody w zbiorniku odpowiada czujnik napełnienia (11). Gdy sterownik (2) otrzyma sygnał o minimalnym poziomie, następuje otwarcie zaworu elektromagnetycznego (5) i uzupełnienie ubytku do poziomu zadanego. To oznacza, że zawór (5) jest elementem, którym sterownik steruje w celu dopuszczenia wody.
Dlaczego pozostałe odpowiedzi są niepoprawne w tym kontekście?
- (9) i (10) to inne zawory/elementy z rysunku, ale w przedstawionym opisie nie ma przesłanki, że są otwierane przez sterownik w reakcji na minimalny poziom w zbiorniku. Bez dodatkowej informacji nie można ich wskazać jako sterowanych przez (2) w funkcji uzupełniania.
- (4) może pełnić inną rolę (np. armatura odcinająca/zwrotna lub element regulacji w innym miejscu), jednak opis jednoznacznie nazywa zawór, który jest otwierany przez sterownik: zawór elektromagnetyczny (5).
Wskazówka egzaminacyjna: w długich opisach szukaj zdań typu "układ sterowania włącza…/otwiera…". To zwykle bezpośrednio wskazuje element wykonawczy, którego dotyczy pytanie. Czujniki (np. ciśnienia, napełnienia) przekazują sygnał, ale same nie "otwierają" instalacji.
