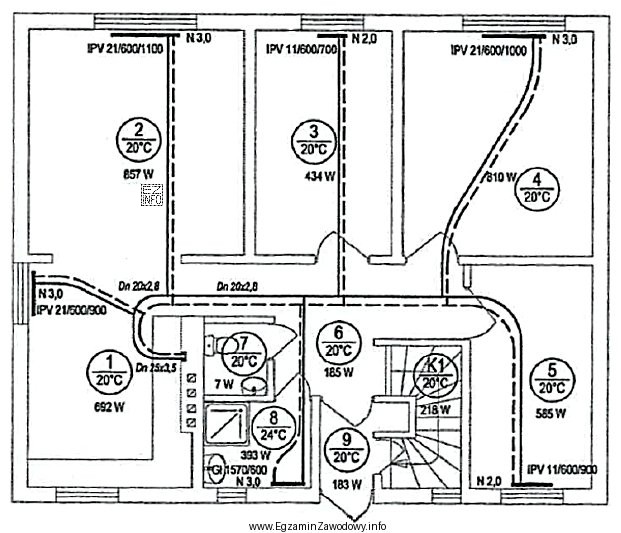

Zadanie sprawdza umiejętność odczytywania informacji z dokumentacji rysunkowej instalacji centralnego ogrzewania. Aby wskazać zapotrzebowanie na moc cieplną dla pomieszczenia "3", należy:
- zlokalizować na rzucie pomieszczenie oznaczone cyfrą 3 (numeracja pomieszczeń),
- odnaleźć sposób prezentacji mocy na rysunku (np. opis przy pomieszczeniu, opis przy grzejniku, tabela/legenda),
- przypisać właściwą wartość mocy do tego konkretnego pomieszczenia, nie do sąsiedniego opisu ani innego elementu.
Odpowiedź "434 W" jest poprawna, ponieważ jest to wartość mocy (zapotrzebowania) przypisana na rzucie do pomieszczenia oznaczonego cyfrą 3. W praktyce projektowej taka informacja może występować jako moc wymagana dla pomieszczenia albo jako suma mocy odbiorników (np. grzejników) przewidzianych w danym pomieszczeniu.
Odpowiedzi "393 W", "585 W" i "857 W" są niepoprawne, ponieważ nie odpowiadają odczytowi dla pomieszczenia 3. Najczęstsze przyczyny ich wyboru to:
- odczyt wartości przypisanej do innego pomieszczenia o podobnym położeniu na rzucie,
- odczyt wartości dotyczącej pojedynczego elementu instalacji (np. jednego grzejnika) zamiast zapotrzebowania pomieszczenia (albo odwrotnie),
- pomylenie danych z różnych części rysunku (np. rzut vs zestawienie) lub z różnych obiegów, jeśli są pokazane równolegle.
Wskazówka egzaminacyjna: zawsze weryfikuj, czy wartość jest jednoznacznie powiązana z numerem pomieszczenia (3) oraz czy dotyczy tej samej wielkości (zapotrzebowanie/moc) i tej samej jednostki (W).
