W języku drabinkowym (LAD) o tym, czy "prąd logiczny" dopływa do cewki, decyduje stan kolejnych styków w szczeblu. Połączenie szeregowe oznacza, że wszystkie warunki muszą być spełnione jednocześnie (funkcja AND).

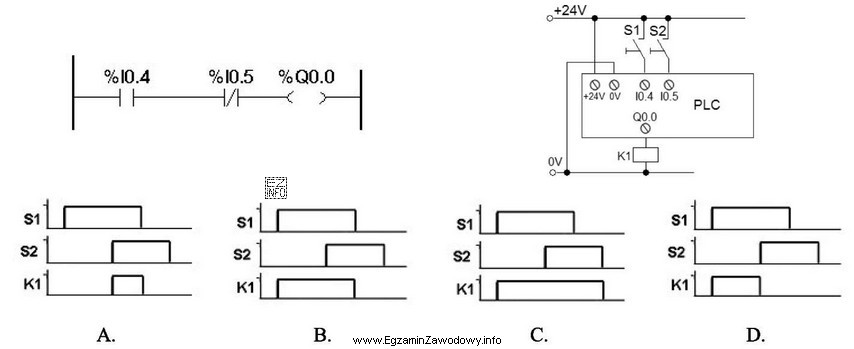

W analizowanym szczeblu są dwa styki:
- styk NO %I0.4 – przewodzi (jest "zamknięty" w sensie logicznym), gdy na wejściu %I0.4 jest stan 1,
- styk NC %I0.5 – przewodzi, gdy na wejściu %I0.5 jest stan 0; gdy %I0.5=1, styk NC w programie się "otwiera" i przerywa tor logiczny.
Dlatego cewka wyjściowa %Q0.0 (która steruje przekaźnikiem K1) spełnia zależność:
%Q0.0 = %I0.4 AND NOT(%I0.5)
Interpretacja praktyczna dla przycisków z rysunku: K1 załącza się, gdy S1 jest wciśnięty (%I0.4=1) oraz jednocześnie S2 jest zwolniony (%I0.5=0). Jeśli S1 i S2 zostaną wciśnięte jednocześnie, to %I0.5 przechodzi na 1, co natychmiast przerywa warunek NOT(%I0.5) i powoduje wyłączenie K1.
Diagram poprawny musi więc pokazywać, że:
- K1 jest w stanie 1 tylko w przedziałach, w których S1=1 i S2=0,
- po pojawieniu się S2=1 wyjście K1 spada do 0 nawet wtedy, gdy S1 nadal pozostaje wciśnięty.
To dokładnie odpowiada diagramowi "D". Pozostałe diagramy są błędne, bo sugerują co najmniej jeden z typowych błędów: traktowanie połączenia szeregowego jak OR, brak uwzględnienia negacji na %I0.5 (NC), albo utrzymywanie K1 w stanie 1 mimo wciśnięcia S2, co przeczy logice NOT(%I0.5).
