Urządzenia stwierdzania niezajętości toru w systemach SRK mogą działać różnymi metodami. Jedną z klasycznych metod jest izolowany obwód torowy, w którym szyny stanowią element obwodu elektrycznego, a odcinek kontrolowany jest wydzielony od sąsiednich odcinków za pomocą złączy izolowanych. W stanie niezajętym obwód ma parametry umożliwiające poprawną detekcję (np. odbiór sygnału), natomiast zajęcie przez pojazd (zestawy kołowe) zmienia warunki elektryczne w sposób wykrywalny.

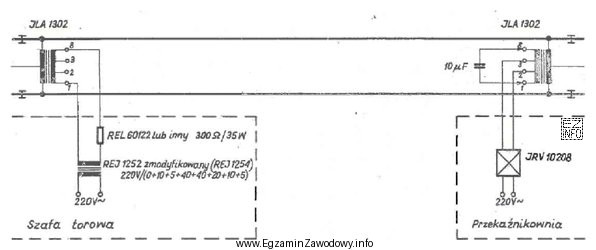

Odpowiedź "izolowany obwód torowy" pasuje wtedy, gdy na schemacie da się rozpoznać wydzielony odcinek toru oraz elementy typowe dla obwodu torowego (np. tor jako element obwodu oraz separację odcinków). To jest właśnie istota rozwiązania "izolowanego".
Pozostałe odpowiedzi mogą brzmieć podobnie, ale oznaczają inne rozwiązania:
- "Licznikowy obwód torowy" sugeruje metodę opartą na zliczaniu osi (w praktyce zwykle mówi się o liczniku osi jako metodzie detekcji), a nie o klasycznym obwodzie wykorzystującym szyny jako element toru obwodowego. Mechanizm detekcji jest inny: nie analizuje się stanu elektrycznego odcinka szyn.
- "Bezzłączowy obwód torowy" odnosi się do odmian, w których nie stosuje się złączy izolowanych do wydzielania odcinków (separacja realizowana jest innymi metodami, zależnie od systemu). Jeśli na schemacie widać separację złączami, nie jest to właściwa kategoria.
- "Elektroniczny obwód nakładany" to rozwiązanie, w którym sygnały mogą być "nakładane" na tor w sposób charakterystyczny dla określonych systemów i torów obwodowych; sama nazwa wskazuje na inną koncepcję niż klasyczny izolowany odcinek wyznaczony złączami.
Wskazówka egzaminacyjna: przy identyfikacji typu urządzenia niezajętości na schemacie najpierw szukaj, czy odcinek jest wydzielony złączami izolowanymi oraz czy tor jest pokazany jako część obwodu. To najczęściej prowadzi do poprawnego rozróżnienia "izolowany" vs pozostałe metody.
