KWALIFIKACJA BUD20 - CZERWIEC 2020



PYTANIE NR 16.
Na podstawie schematu określ średnicę przewodu na odcinku 6-4 sieci gazowej.

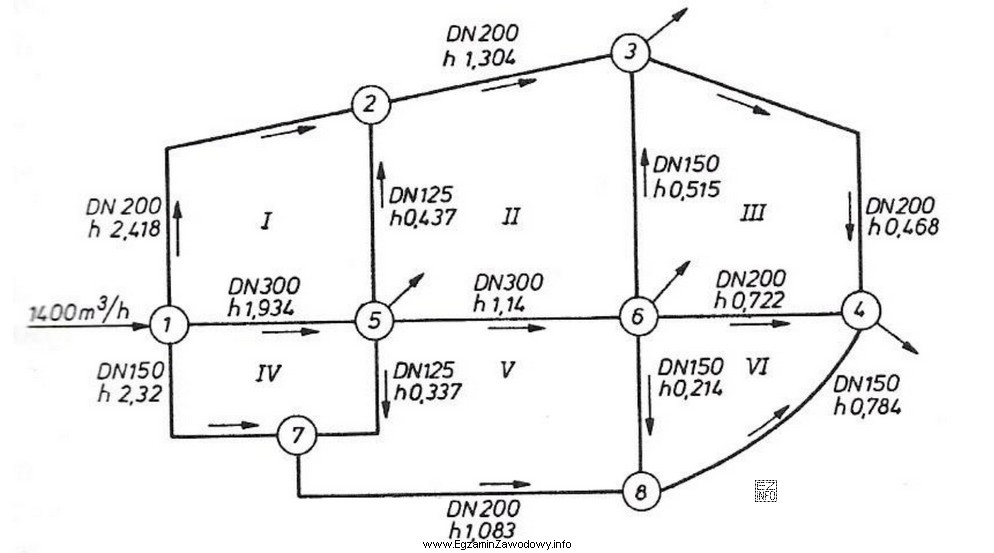

Ilustracja przedstawia schemat sieci gazowej z oznaczeniami średnic przewodów i wysokości ciśnienia w różnych punktach sieci.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Średnicę odcinka 6–4 odczytuje się bezpośrednio ze schematu sieci gazowej, z oznaczenia przypisanego do tego fragmentu przewodu. Poprawna odpowiedź wskazuje wartość średnicy podaną na rysunku właśnie dla odcinka 6–4, a nie dla sąsiednich odcinków.

Pełne wyjaśnienie:

Zadanie polega na odczytaniu (a nie obliczeniu) średnicy przewodu na wskazanym odcinku sieci gazowej. Kluczowe są dwie czynności:

  • Jednoznaczna identyfikacja odcinka 6–4 – trzeba odnaleźć na schemacie węzły/punkty oznaczone liczbami 6 i 4 oraz śledzić przewód, który je łączy.
  • Odczyt oznaczenia średnicy przypisanego do tego odcinka (np. opis przy linii, etykieta na odcinku lub w legendzie, zależnie od sposobu wykonania schematu).

Poprawna odpowiedź to 200 mm, ponieważ jest to średnica przypisana na schemacie do odcinka 6–4. Pozostałe odpowiedzi są błędne typowo z powodów praktycznych:

  • 150 mm – częsty błąd polega na odczycie średnicy z sąsiedniego odcinka lub z innej gałęzi sieci o podobnym przebiegu graficznym.
  • 125 mm – bywa wybierane, gdy uczeń sugeruje się "popularnymi" średnicami spotykanymi w innych instalacjach, zamiast sprawdzić oznaczenie na rysunku.
  • 300 mm – może wynikać z pomylenia średnicy przewodu z innym parametrem (np. opisem elementu) albo z odczytu średnicy magistrali głównej, a nie wskazanego odcinka.

Wskazówka egzaminacyjna: najpierw zaznacz palcem/linijką odcinek 6–4 na schemacie, a dopiero potem szukaj jego opisu średnicy. To ogranicza ryzyko "przeskoczenia" na sąsiednią linię.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak odczytać średnicę przewodu na schemacie sieci gazowej?
Najpierw znajdź wskazany odcinek (między dwoma numerami węzłów), a potem odczytaj opis przypisany do tej linii. Średnica bywa wpisana bezpośrednio przy odcinku lub w legendzie. Zawsze upewnij się, że opis dotyczy dokładnie tego fragmentu, nie sąsiedniego.
Co oznacza średnica przewodu w projekcie sieci gazowej?
Średnica to parametr geometryczny rury, który identyfikuje jej rozmiar w dokumentacji. W praktyce wpływa na dobór materiału, armatury i sposób montażu. W zadaniach egzaminacyjnych zwykle trzeba ją po prostu odczytać z rysunku dla konkretnego odcinka.
Dlaczego na jednym schemacie mogą występować różne średnice rur?
Sieć ma różne funkcje na różnych odcinkach: magistrale, odgałęzienia, przyłącza. Z tego powodu projekt może przewidywać różne średnice, dopasowane do potrzeb przepływu i układu sieci. Na egzaminie ważne jest, by nie przenosić średnicy z innej gałęzi.
Jak uniknąć pomyłki między odcinkami 6–4 i 6–5 na schemacie?
Stosuj metodę "śledzenia linii": zaznacz oba węzły i prowadź wzrokiem tylko przewód, który je łączy. Pomaga użycie linijki lub zakrywanie pozostałej części rysunku kartką. Najczęstszy błąd to odczyt parametru z równoległego odcinka.
Czy w takich zadaniach trzeba przeliczać jednostki średnicy?
Zwykle nie, bo średnica jest podana wprost na schemacie i odpowiedzi również są w tych samych jednostkach (np. mm). Jeśli jednak na rysunku widzisz inną jednostkę, sprawdź legendę i opisy. Nie zakładaj jednostki "z przyzwyczajenia".
Jakie są typowe oznaczenia średnic w dokumentacji rurociągów?
W dokumentacji spotyka się zapisy liczbowe przy odcinku oraz oznaczenia wynikające z przyjętej konwencji projektowej. Kluczowe jest czytanie legendy i opisów rysunku. Na egzaminie oceniana jest umiejętność pracy z dokumentacją, nie pamięciowe zgadywanie.
Co zrobić, gdy na schemacie jest kilka opisów przy jednym odcinku?
Odczytaj wszystkie opisy i ustal, czego dotyczą: średnicy, materiału, typu przewodu lub innego parametru. Jeśli opisy są rozmieszczone gęsto, sprawdź, do której linii prowadzi wskaźnik/opis. W razie wątpliwości kieruj się legendą i układem graficznym.
Czy odpowiedzi 125 mm i 150 mm mogą wynikać z odczytu z innej części rysunku?
Tak, to typowy mechanizm błędu: uczeń znajduje "jakąś" średnicę na schemacie i przypisuje ją do żądanego odcinka. Dlatego zawsze wróć do definicji zadania: interesuje Cię tylko odcinek między konkretnymi węzłami (tu 6 i 4).
Jakie umiejętności sprawdza pytanie o średnicę na odcinku sieci gazowej?
Przede wszystkim czytanie dokumentacji technicznej: identyfikację odcinka, odnajdywanie opisów na rysunku oraz poprawny odczyt parametru. To umiejętność praktyczna przy organizacji robót i przygotowaniu materiałów, bo błędna średnica oznacza złe zamówienie rur.
Jak przygotować się do zadań z odczytu schematów na egzaminie zawodowym?
Ćwicz na wielu schematach: odnajdywanie węzłów, śledzenie odcinków i czytanie legendy. Rób nawyk "najpierw odcinek, potem opis". Warto też trenować pracę pod presją czasu: szybkie zaznaczanie fragmentu i kontrola, czy opis dotyczy właściwej linii.
info

Około 41% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że średnicę odcinka 6–4 odczytuje się bezpośrednio ze schematu sieci gazowej, z oznaczenia przypisanego do tego fragmentu przewodu.
