KWALIFIKACJA ELM6 - CZERWIEC 2015 (test 2)

PYTANIE NR 32.
Na podstawie schematu układu sterowania opóźnionym włączaniem i danych zamieszczonych w tabeli, można stwierdzić, że uszkodzony jest

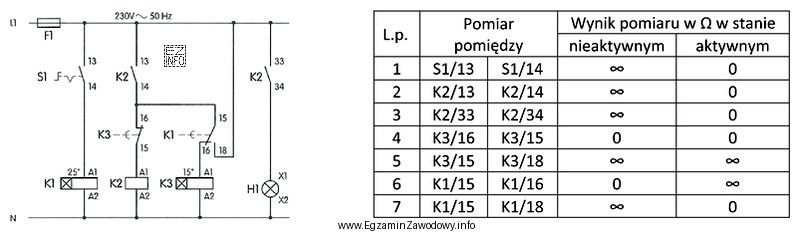

Ilustracja przedstawia schemat układu sterowania opóźnionym włączaniem oraz tabelę z wynikami pomiarów rezystancji w różnych
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W układzie sterowania z opóźnionym załączaniem diagnozę stawia się przez powiązanie symboli na schemacie z danymi z tabeli (stany lub pomiary). Jeśli warunki wejściowe są spełnione, a tor sterowania nie powoduje oczekiwanej zmiany styków, wniosek wskazuje na niesprawność elementu wykonującego funkcję czasową, czyli przekaźnika K3.

Pełne wyjaśnienie:

W zadaniach diagnostycznych opartych o schemat układu sterowania z opóźnionym załączaniem kluczowe jest połączenie dwóch informacji: (1) jak elementy są połączone w obwodzie (schemat), oraz (2) jakie są objawy w postaci stanów lub wyników pomiarów (tabela).

Jeżeli z danych tabelarycznych wynika, że warunek uruchomienia jest spełniony (np. łącznik sterowniczy jest w stanie załączonym i tor zasilania sterowania jest obecny), a mimo to nie następuje oczekiwane zadziałanie po czasie, podejrzenie kieruje się na element realizujący funkcję opóźnienia. W typowych schematach rolę tę pełni przekaźnik oznaczony jako K3.

Odpowiedź "przekaźnik K3" jest więc zgodna z logiką diagnostyki: element czasowy nie realizuje swojej funkcji (brak przełączenia styków po upływie czasu lub brak pobudzenia/utrzymania), mimo spełnionych warunków sterowania.

Pozostałe odpowiedzi są niepoprawne, ponieważ:

  • "przekaźnik K1" (na liście odpowiedzi zapisany jako "Kl") w typowym układzie pełni funkcję pomocniczą (np. podtrzymanie, pośrednictwo w torze sterowania). Uszkodzenie K1 dawałoby zwykle inne objawy, np. brak pobudzenia całego toru niezależnie od czasu.
  • "przekaźnik K2" często odpowiada za inny etap sekwencji lub za sterowanie elementem wykonawczym bez funkcji czasowej. Uszkodzenie K2 częściej skutkuje brakiem załączenia nawet przy poprawnym działaniu członu czasowego, co powinno być widoczne jako inny zestaw stanów/pomiarów w tabeli.
  • "łącznik S1" jest elementem wejściowym. Gdyby był uszkodzony, tabela zwykle wskazywałaby brak sygnału startu (np. brak napięcia/zmiany stanu na wejściu), a nie problem z realizacją opóźnienia. Wniosek o uszkodzeniu łącznika powinien wynikać z danych o jego stanie, a nie z objawu "nie działa po czasie".

W praktyce serwisowej podobne rozumowanie przekłada się na kolejność czynności: najpierw potwierdza się sygnał z łącznika i zasilanie sterowania, następnie sprawdza pobudzenie cewki przekaźnika czasowego, a na końcu weryfikuje przełączanie jego styków. Takie podejście minimalizuje ryzyko przypadkowej wymiany sprawnych elementów.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Litera K zwykle oznacza przekaźnik w obwodzie sterowania. Może on przełączać styki NO/NC, realizować blokady lub pośredniczyć w sterowaniu. W diagnostyce patrzy się, czy cewka dostaje zasilanie oraz czy styki rzeczywiście zmieniają stan zgodnie z logiką schematu.
W układzie z opóźnieniem sygnał startu nie powoduje natychmiastowego załączenia wyjścia. Najpierw pobudzany jest element czasowy (np. przekaźnik czasowy), a dopiero po zadanym czasie jego styki przełączają tor sterowania elementu wykonawczego. Dzięki temu rozruch może być łagodniejszy lub sekwencyjny.
Tabela pozwala powiązać teorię ze schematu z objawem w rzeczywistym układzie: pokazuje, jakie sygnały są obecne i co faktycznie się dzieje na wyjściach. Bez danych (np. napięć, stanów styków, czasów) trudno odróżnić błąd wejścia, uszkodzenie przekaźnika albo przerwę w okablowaniu.
Przy uszkodzonym łączniku zwykle nie pojawia się sygnał startu w torze sterowania (brak zmiany stanu lub brak napięcia dalej w obwodzie). Przy uszkodzonym przekaźniku sygnał sterujący może być obecny, ale cewka nie zadziała lub styki nie przełączą się mimo pobudzenia. Kluczowe są pomiary na zaciskach.
Najczęściej sprawdza się: napięcie na cewce podczas wysterowania, rezystancję cewki (czy nie ma przerwy/zwarcia) oraz ciągłość i przełączanie styków. W układach czasowych dodatkowo obserwuje się, czy przełączenie następuje po zadanym czasie, a nie od razu.
Zwykle nie. Schemat mówi, jak powinno być, ale nie pokazuje, co jest. Do jednoznacznej diagnozy potrzebne są objawy: stany wejść/wyjść lub wyniki pomiarów. Wyjątkiem są oczywiste błędy (np. przerwa na schemacie), ale w zadaniach egzaminacyjnych rozstrzygają dane z tabeli.
Typowe objawy to: brak załączenia po czasie, załączenie natychmiastowe (brak funkcji opóźnienia), niestabilne działanie (przerywanie), "sklejone" styki albo brak przyciągania kotwicy mimo obecnego sterowania. W praktyce objaw trzeba potwierdzić pomiarem napięcia cewki i sprawdzeniem styków.
Oznaczenia są podobne, a presja czasu sprzyja pobieżnemu czytaniu schematu. Często też studenci zakładają, że "każdy przekaźnik działa tak samo", ignorując jego rolę w sekwencji. Pomaga świadome śledzenie toru sterowania od S1 do elementu wykonawczego i powiązanie tego z tabelą.
Styki NO (normalnie otwarte) są rozwarte w stanie spoczynku i zwierają się po zadziałaniu cewki. Styki NC (normalnie zamknięte) są zwarte w spoczynku i rozwierają się po zadziałaniu. Na schemacie zawsze interpretuj je jako stan bez pobudzenia przekaźnika, chyba że opis mówi inaczej.
Ćwicz metodycznie: (1) identyfikuj tor zasilania sterowania, (2) śledź sygnał od elementów wejściowych do przekaźników, (3) sprawdzaj, które styki warunkują zadziałanie, (4) porównuj to z tabelą pomiarów. Dodatkowo trenuj szybkie rozpoznawanie symboli i oznaczeń elementów.
info

Statystycznie 55% uczniów zna prawidłową odpowiedź. średnie

Eksperci podkreślają: "W układzie sterowania z opóźnionym załączaniem diagnozę stawia się przez powiązanie symboli na schemacie z danymi z tabeli (stany lub pomiary)."

Materiały:

  • Podręczniki/opracowania do elektrotechniki i automatyki przemysłowej (przekaźniki, styki, obwody sterowania)
  • Instrukcje producentów przekaźników czasowych i przemysłowych (zasada działania, typowe uszkodzenia)
  • Zestawy zadań egzaminacyjnych z czytania schematów sterowania (ELM.3) wraz z kluczami odpowiedzi
