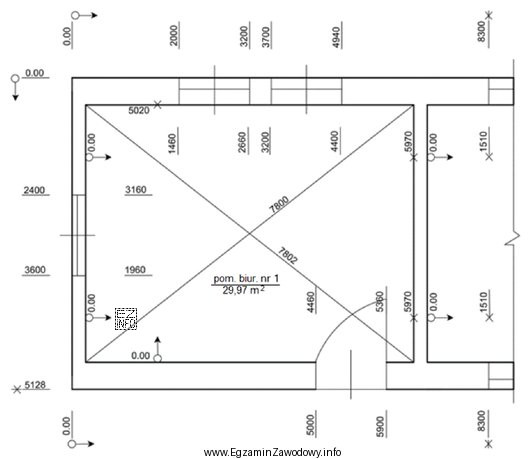

W szkicu inwentaryzacyjnym (rzut pomieszczenia) liczby przy liniach wymiarowych są w polskiej praktyce rysunku technicznego zapisywane w milimetrach i zwykle bez podawania symbolu jednostki. Dlatego odczyty "5020" i "5970" należy interpretować jako 5020 mm i 5970 mm.
Pytanie dotyczy wymiarów pomieszczenia biurowego nr 1, więc trzeba wybrać te linie wymiarowe, które są poprowadzone w świetle ścian danego pomieszczenia (wymiary wewnętrzne), a nie wymiary całego układu ani wymiary kontrolne. Po przeliczeniu: 5020 mm = 502,0 cm oraz 5970 mm = 597,0 cm, co daje odpowiedź "502,0 × 597,0 cm". Dodatkową kontrolą poprawności jest zgodność z podaną na szkicu powierzchnią: 5,02 m × 5,97 m ≈ 29,97 m².
Odpowiedź "512,8 × 830,0 cm" jest nieprawidłowa, bo wartości tego typu występują jako wymiary zewnętrzne/gabarytowe (ciągi wymiarowe poza obrysem) i odnoszą się do większego fragmentu rzutu niż jedno pomieszczenie.
Odpowiedź "780,0 × 780,2 cm" jest nieprawidłowa, ponieważ liczby 7800 i 7802 na szkicu opisują przekątne służące do kontroli geometrii (np. prostopadłości ścian). Przekątne nie są długościami boków pomieszczenia.
Odpowiedź "316,0 × 440,0 cm" jest nieprawidłowa, bo takie wartości na rysunku stanowią wymiary cząstkowe (odległości między elementami lub fragmenty podziału), a nie pełne wymiary pomieszczenia nr 1.
Wskazówka egzaminacyjna: zawsze sprawdź, czy wybrane wymiary są przypisane do właściwego obrysu (wewnątrz pomieszczenia) oraz czy wynik "trzyma się" z informacją o powierzchni podanej na szkicu.
