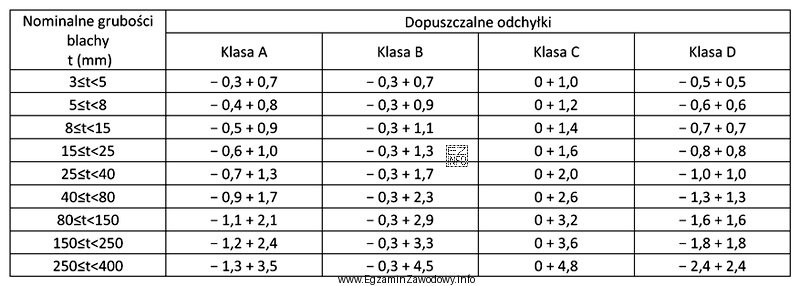

W zadaniu trzeba wykonać typową czynność kontrolno-techniczną: powiązać parę dopuszczalnych odchyłek z właściwym przedziałem grubości blachy t podanym w tabeli. Zapis "−0,3 + 1,7" oznacza, że dla danej nominalnej grubości (lub przedziału grubości) blacha może być cieńsza maksymalnie o 0,3 mm oraz grubsza maksymalnie o 1,7 mm – są to granice tolerancji.
Poprawna metoda rozwiązania wygląda tak:
- Odczytaj z tabeli kolumnę/wiersz, w którym podano dokładnie parę wartości: odchyłkę ujemną i dodatnią.
- Zwróć uwagę na znaki: "−" i "+" nie są ozdobą zapisu, tylko informacją, w którą stronę dopuszcza się odchylenie.
- Gdy znajdziesz pasującą parę odchyłek, odczytaj z tego samego wiersza zakres grubości t.
Odpowiedź "25 mm ≤ t < 40 mm" jest właściwa, ponieważ to właśnie w tym przedziale tabela przypisuje odchyłki −0,3 oraz +1,7 (zgodnie z treścią pytania).
Dlaczego pozostałe odpowiedzi są błędne? Każdy z pozostałych przedziałów (15–25, 8–15 oraz 40–80) odpowiada w tabeli innemu zestawowi tolerancji. Typowy błąd polega na tym, że uczeń kojarzy, iż "im grubsza blacha, tym większe dopuszczalne plusy", i wybiera przedział na intuicję. W tym zadaniu nie wolno zgadywać trendu – trzeba dopasować konkretną parę liczb do konkretnego wiersza.
W praktyce montera izolacji przemysłowych poprawne rozumienie tolerancji pomaga uniknąć sytuacji, w której płaszcz ochronny (np. segmenty, zakłady, zamki) nie składa się prawidłowo albo wymaga nadmiernej korekty na budowie. Dlatego na egzaminie warto ćwiczyć szybkie wyszukiwanie w tabeli par wartości "minus/plus" i przypisanego do nich zakresu t.
