KWALIFIKACJA MOT2 - CZERWIEC 2015

PYTANIE NR 35.
Na podstawie tabeli określ, jakie części i materiały eksploatacyjne są niezbędne do wykonania usług po przeglądzie instalacji elektrycznej samochodu.

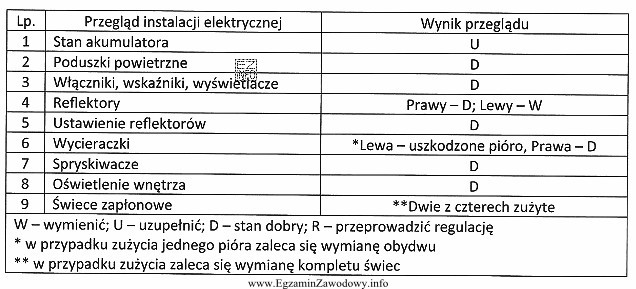

Ilustracja przedstawia tabelę związaną z przeglądem instalacji elektrycznej samochodu, co jest częścią egzaminu zawodowego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawny zestaw wynika z tabeli wraz z przypisami.
Akumulator ma status "U", więc nie wymienia się go, tylko uzupełnia elektrolit wodą destylowaną. Lewy reflektor ma "W" – wymiana. Przypis * nakazuje wymianę obu piór wycieraczek, a przypis ** – wymianę całego kompletu świec, mimo że zużyte są tylko dwie.

Pełne wyjaśnienie:

Zadanie sprawdza umiejętność czytania tabel przeglądowych i stosowania legendy oraz przypisów. W tabeli statusy oznaczają: "W" – wymienić, "U" – uzupełnić, "D" – stan dobry, "R" – regulacja. Kluczowe jest to, że przypisy oznaczone gwiazdkami modyfikują decyzję wynikającą z samego odczytu komórki tabeli.

Wynik "U" przy pozycji dotyczącej akumulatora oznacza czynność eksploatacyjną, czyli uzupełnienie elektrolitu wodą destylowaną, a nie wymianę całego akumulatora. Wymiana akumulatora byłaby logiczna dopiero przy oznaczeniu "W".

W części dotyczącej reflektorów tylko lewy reflektor ma status "W", więc do usługi po przeglądzie potrzebny jest lewy reflektor. Prawy reflektor ma "D", więc nie ma podstaw do jego wymiany.

Wycieraczki: w tabeli wskazano uszkodzenie pióra po stronie lewej, ale przypis "*" mówi, że przy zużyciu jednego pióra zaleca się wymianę obu. Ma to sens praktyczny: dwa różnie zużyte pióra mogą działać niesymetrycznie i pogarszać widoczność.

Świece zapłonowe: informacja "zużyte dwie z czterech" mogłaby skłaniać do wymiany tylko dwóch, jednak przypis "**" nakazuje wymianę kompletu świec. Powodem jest unikanie nierównej pracy silnika i różnic w zapłonie wynikających z nierównomiernego zużycia.

Dlatego prawidłowy zestaw obejmuje: wodę destylowaną (uzupełnienie), lewy reflektor (wymiana), pióra wycieraczek (wymiana pary wg przypisu) oraz komplet świec (wymiana kompletu wg przypisu). Pozostałe propozycje są błędne, bo albo mylą "U" z wymianą akumulatora, albo wymieniają tylko elementy częściowe mimo przypisów, albo zawyżają zakres wymiany (np. oba reflektory).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Kody określają wymagane działanie po przeglądzie: W oznacza konieczność wymiany elementu, U – uzupełnienie (np. płynu), D – stan dobry bez działań, a R – potrzebę regulacji. Zawsze sprawdzaj też przypisy, bo mogą zmienić decyzję.
Przypisy są nadrzędne wobec samego kodu w wierszu, bo doprecyzowują warunki serwisowe. Mogą nakazać wymianę kompletu lub pary elementów nawet wtedy, gdy formalnie uszkodzony jest tylko jeden. Na egzaminie częsty błąd to odczyt bez przypisów.
"U" oznacza uzupełnić, a nie wymienić akumulator. W praktyce przy obsługowym akumulatorze dotyczy to uzupełnienia elektrolitu wodą destylowaną. Gdyby była wymagana wymiana akumulatora, w tabeli powinno widnieć "W".
Bo "U" wskazuje czynność eksploatacyjną (uzupełnienie), a wymiana to inny poziom decyzji serwisowej. Mechanicznie i kosztowo to zupełnie różne działania. W zadaniach egzaminacyjnych "U" ma prowadzić do doboru materiału eksploatacyjnego (np. wody destylowanej), nie nowej części.
Wymienia się tylko ten reflektor, który ma oznaczenie "W". Reflektor z oznaczeniem "D" jest sprawny i nie powinien być dopisywany do listy części. To typowa pułapka: dopisywanie "na wszelki wypadek" obu reflektorów mimo jednoznacznego wyniku przeglądu.
Wymiana pary zapewnia równomierną skuteczność czyszczenia szyby. Dwa pióra o różnym zużyciu mogą pracować niesymetrycznie: jedno zbiera wodę dobrze, drugie smuży, co pogarsza widoczność. Jeśli w tabeli jest przypis o wymianie obu, należy go zastosować.
Teoretycznie bywa to możliwe, ale w zadaniu decyduje zalecenie z przypisu: przy zużyciu zaleca się wymianę kompletu świec. Komplet zmniejsza ryzyko nierównej pracy silnika i różnic w zapłonie. Na egzaminie trzymaj się zaleceń z tabeli i przypisów.
Najczęstsze pomyłki to: pomijanie przypisów (gwiazdek), mylenie "U" z wymianą (np. akumulator), wymiana tylko jednego elementu mimo zaleceń wymiany pary/kompletu oraz dopisywanie części, które mają "D". Pomaga czytanie tabeli od legendy i przypisów.
Najpierw znajdź pozycje z kodem "U", bo one zwykle oznaczają potrzebę uzupełnienia materiału (np. płynu). Potem sprawdź pozycje z "W" (części do wymiany) i na końcu przeczytaj przypisy, które mogą zmienić zakres (np. para/komplet).
Ćwicz odczyt krótkich tabel z legendą i przypisami: najpierw rozpoznawaj kody, potem przenoś je na decyzje "wymienić/uzupełnić/bez działań/regulować". Zwracaj uwagę na zalecenia wymiany par i kompletów. Na sprawdzianie zawsze czytaj tabelę razem z przypisami.
info

Około 45% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "Poprawny zestaw wynika z tabeli wraz z przypisami.Akumulator ma status "U", więc nie wymienia się go, tylko uzupełnia elektrolit wodą destylowaną."

Źródła:

  • Materiał zadania: ilustracja z tabelą "Przegląd instalacji elektrycznej" wraz z legendą W/U/D/R oraz przypisami * i ** (źródło wewnętrzne – załączona grafika do pytania)
  • Opis ilustracji (analiza vision): "Tabela zatytułowana 'Przegląd instalacji elektrycznej'... legenda: W – wymienić; U – uzupełnić; D – stan dobry; R – przeprowadzić regulację; przypisy * i **" (źródło wewnętrzne – dostarczony opis obrazu)

Materiały:

  • Instrukcje serwisowe i karty przeglądowe (przykłady tabel z legendą i przypisami)
  • Podręczniki z podstaw diagnostyki instalacji elektrycznej pojazdów
  • Materiały szkoleniowe dotyczące obsługi akumulatorów (konserwacja, uzupełnianie elektrolitu)
