W projektowaniu instalacji grzewczych (i ogólnie w obliczeniach cieplnych budynków) stosuje się temperaturę obliczeniową powietrza zewnętrznego dla okresu zimowego. Nie jest to "średnia" temperatura zimą ani temperatura z prognozy pogody, tylko wartość przyjęta do obliczeń, aby dobrać moc urządzeń i instalacji w warunkach niekorzystnych.

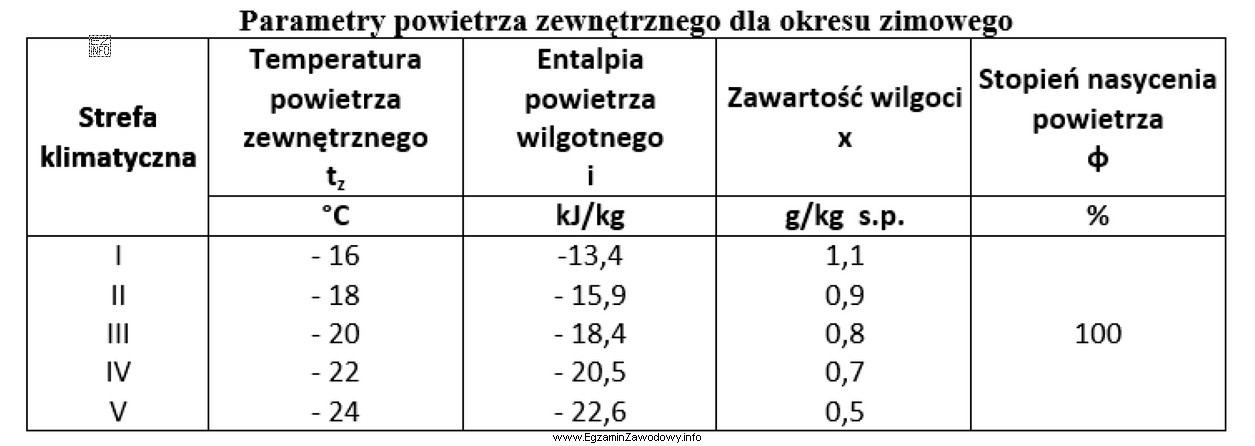

To zadanie sprawdza umiejętność poprawnego odczytu danych tabelarycznych. Należy:
- odnaleźć w tabeli pozycję dla III strefy klimatycznej,
- odczytać przypisaną jej temperaturę zewnętrzną (zimową),
- zachować znak "–" oraz jednostkę (°C).
Odpowiedź "-20,0°C" jest poprawna, ponieważ jest wartością przypisaną w tabeli do III strefy.
Odpowiedź "-18,4°C" jest błędna typowo wtedy, gdy wybierze się niewłaściwą strefę lub pomyli kolumnę (np. odczyta inną charakterystykę niż zimowa temperatura obliczeniowa).
Odpowiedź "-20,5°C" wygląda wiarygodnie, ale zwykle wynika z błędu dokładności: dopisania "połówki" lub odczytu z sąsiedniej pozycji tabeli. W tego typu tabelach często występują wartości o stałym kroku lub określone do jednego miejsca po przecinku.
Odpowiedź "-22,0°C" również bywa konsekwencją przesunięcia o strefę lub interpretowania tabeli dla innego obszaru/załącznika. W praktyce błąd najczęściej polega na automatycznym wybieraniu "bardziej ujemnej" temperatury, bo "zimniej = bezpieczniej", zamiast trzymać się danych tabelarycznych.
Wskazówka egzaminacyjna: po odczycie zawsze wykonaj szybki "check" — czy odczyt dotyczy na pewno strefy, a nie np. miejscowości/regionu, oraz czy nie pominięto znaku minus.
