KWALIFIKACJA MEC5 - CZERWIEC 2015



PYTANIE NR 20.

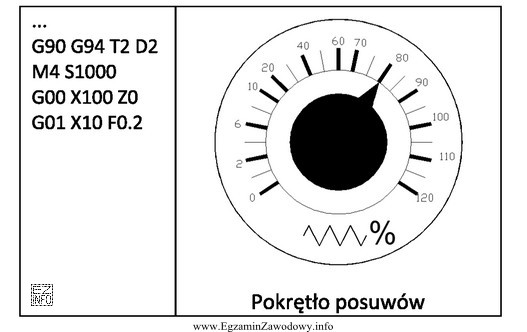

Na podstawie ustawienia pokrętła posuwów oraz danych zawartych w programie sterującym określ rzeczywisty posuw narzędzia.
Ilustracja przedstawia pokrętło posuwów, które jest częścią panelu sterowania maszyny, prawdopodobnie tokarki lub frezarki.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rzeczywisty posuw w mm/obr wyznacza się, uwzględniając posuw zadany w programie oraz nastawę pokrętła posuwu (override). W praktyce jest to przeliczenie proporcjonalne: posuw z programu mnoży się przez współczynnik wynikający z ustawienia pokrętła. Taki wynik daje 0,16 mm/obr.

Pełne wyjaśnienie:

Posuw w jednostce mm/obr oznacza, o ile milimetrów narzędzie przemieszcza się wzdłuż osi na jeden obrót wrzeciona (w typowych zadaniach egzaminacyjnych dotyczy to przede wszystkim toczenia lub trybu posuwu na obrót).

W sterowaniu CNC operator może spotkać dwie "warstwy" informacji o posuwie:

  • posuw zadany w programie (wartość wpisana w bloku programu jako parametr posuwu),
  • nastawę posuwu na pulpicie (pokrętło/klawisze "feed override"), która skaluje posuw w procentach lub jako mnożnik.

Rzeczywisty posuw to nie tylko to, co wpisano w programie, ale wartość po uwzględnieniu tej nastawy. Najczęściej liczy się go jako:

posuw rzeczywisty = posuw z programu × współczynnik override

Współczynnik override wynika bezpośrednio z ustawienia pokrętła (np. 20% = 0,20; 50% = 0,50; 100% = 1,00). Po wykonaniu tego przeliczenia otrzymuje się wynik 0,16 mm/obr.

Dlaczego pozostałe odpowiedzi są błędne?

  • 0,80 mm/obr typowo odpowiadałoby sytuacji, gdy ktoś pominął skalowanie lub pomylił odczyt pokrętła (np. przyjął 100% zamiast mniejszej nastawy) albo błędnie odczytał posuw z programu.
  • 16,0 mm/obr jest nielogicznie duże dla typowych parametrów obróbki i najczęściej wynika z błędu dziesiętnego (przesunięcia przecinka) lub pomylenia jednostek.
  • 0,08 mm/obr może być skutkiem zastosowania niewłaściwego współczynnika (np. połowy właściwego) albo pomylenia ustawienia pokrętła (np. 10% zamiast 20%).

Wskazówka egzaminacyjna: zawsze sprawdzaj, czy zadanie dotyczy mm/obr czy mm/min. Dopiero potem zastosuj poprawny "mnożnik" z pokrętła posuwu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest posuw w mm/obr i kiedy się go stosuje?
Posuw w mm/obr oznacza przesunięcie narzędzia przypadające na jeden obrót wrzeciona. Stosuje się go tam, gdzie istotne jest powiązanie ruchu posuwowego z obrotami (np. w toczeniu lub w trybie posuwu na obrót). Ułatwia utrzymanie stałych warunków skrawania przy zmianach obrotów.
Jak obliczyć rzeczywisty posuw, gdy ustawione jest pokrętło override?
Najczęściej liczy się to proporcjonalnie: posuw rzeczywisty = posuw z programu × współczynnik override. Jeśli override jest podane w %, zamień je na ułamek (np. 20% = 0,20) i pomnóż przez wartość z programu. Wynik zachowuje tę samą jednostkę (np. mm/obr).
Dlaczego posuw z programu nie zawsze jest taki sam jak posuw rzeczywisty?
Ponieważ sterowanie pozwala operatorowi korygować posuw pokrętłem/klawiszami feed override. To ustawienie skaluje posuw z programu w górę lub w dół. Dlatego do oceny warunków obróbki (jakości, obciążenia narzędzia) trzeba brać pod uwagę wartość po przeliczeniu.
Czy pokrętło posuwu zmienia mm/obr czy mm/min?
Pokrętło override zwykle skaluje aktualny posuw niezależnie od tego, w jakiej jednostce jest on zadany (mm/obr albo mm/min). Jednostkę determinuje tryb/program, a override działa jak mnożnik. Dlatego najpierw rozpoznaj jednostkę, a potem wykonaj przeliczenie.
Jakie błędy najczęściej robi się przy przeliczaniu posuwu na egzaminie?
Najczęstsze pomyłki to: błędne przesunięcie przecinka, pominięcie współczynnika override, pomylenie 20% z 0,2 oraz mylenie mm/obr z mm/min. Warto zapisać działanie w jednym wierszu (posuw × współczynnik) i dopiero potem obliczać liczbowo.
Kiedy operator powinien zmniejszyć posuw pokrętłem override?
Zmniejsza się posuw m.in. przy pierwszym uruchomieniu nowego programu, gdy pojawiają się drgania, zbyt duże obciążenie wrzeciona, ryzyko kolizji albo pogorszenie jakości powierzchni. Override pozwala reagować szybko bez edycji programu, ale nie zastępuje poprawnej technologii.
Co oznacza, że posuw 16,0 mm/obr jest podejrzany?
Taka wartość jest zwykle nienaturalnie duża dla typowej obróbki i często wskazuje na błąd rachunkowy lub jednostkowy. Najczęściej to efekt złego przecinka (np. 0,16 zapisane jako 16,0) albo mylenia posuwu z innym parametrem. Na egzaminie to sygnał, by sprawdzić obliczenia.
Jak odróżnić posuw zadany od posuwu rzeczywistego na panelu CNC?
W wielu sterowaniach posuw zadany wynika z programu, natomiast posuw rzeczywisty jest widoczny jako wartość "aktualna" (aktualny feed) i uwzględnia override. Jeśli masz w arkuszu dane z programu i położenie pokrętła, to właśnie te dwie informacje służą do wyznaczenia posuwu rzeczywistego.
Dlaczego w zadaniach pojawia się jednocześnie program i ustawienie pokrętła?
Bo w praktyce operator odpowiada nie tylko za uruchomienie programu, ale też za nastawy eksploatacyjne na maszynie. Egzamin sprawdza, czy potrafisz powiązać zapis technologiczny w programie z rzeczywistym zachowaniem obrabiarki po uwzględnieniu korekt operatora.
Jak przygotować się do zadań o posuwie w kwalifikacji MEC.5?
Ćwicz rozpoznawanie jednostek posuwu (mm/obr i mm/min), zadania z procentami (override), oraz typowe zależności: posuw, obroty, głębokość skrawania. Pomaga rozwiązywanie arkuszy, a w pracowni — świadome zmiany override i obserwacja wpływu na obciążenie oraz jakość powierzchni.
info

Statystycznie 65% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że rzeczywisty posuw w mm/obr wyznacza się, uwzględniając posuw zadany w programie oraz nastawę pokrętła posuwu (override).
