KWALIFIKACJA BUD11 - WRZESIEŃ 2015



PYTANIE NR 32.
Na podstawie widoku rusztu okładziny ściennej wskaż, na jakiej wysokości od podłogi należy zamocować uchwyty ES do ściany pomieszczenia.

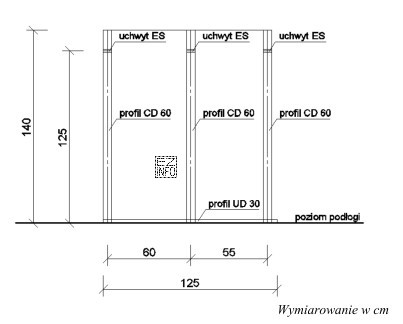

Ilustracja przedstawia schematyczny rysunek techniczny rusztu okładziny ściennej, który jest częścią egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wysokość montażu uchwytów ES należy odczytać bezpośrednio z wymiarowania widoku rusztu okładziny ściennej.
Poprawny wynik to 125 cm od podłogi, ponieważ taki wymiar wskazuje rysunek jako odległość od poziomu posadzki do miejsca mocowania uchwytu.

Pełne wyjaśnienie:

Zadanie sprawdza umiejętność odczytania wymiaru montażowego z rysunku/ilustracji przedstawiającej ruszt okładziny ściennej. Kluczowe jest poprawne zinterpretowanie polecenia "od podłogi", czyli przyjęcie poziomu posadzki jako punktu odniesienia.

W takim typie pytań nie wykonuje się obliczeń. Należy:

  • zlokalizować na widoku element oznaczony jako uchwyty ES,
  • odszukać linię wymiarową odnoszącą się do wysokości tego mocowania,
  • sprawdzić, czy wymiar jest podany jako odległość od podłogi/posadzki, a nie np. od sufitu, osi profilu lub od innej krawędzi.

Odpowiedź "125cm" jest poprawna, bo odpowiada wartości wskazanej na rysunku jako wysokość mocowania uchwytów ES liczona od podłogi.

Pozostałe propozycje (60cm, 55cm, 140cm) są błędne, ponieważ nie odpowiadają wymiarowi odczytanemu z ilustracji lub wynikają z typowych pomyłek: pobieżnego odczytu (zamiana cyfr), wskazania innego poziomu odniesienia albo pomylenia wymiaru pomocniczego z właściwą wysokością montażu.

W praktyce, aby uniknąć błędów na budowie, warto zawsze zaznaczyć poziom "0,00" (gotowa posadzka), a następnie przenosić wysokości miarką i kontrolować je poziomicą/laserem.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak poprawnie mierzyć wysokość "od podłogi" przy montażu uchwytów?
Mierzy się od gotowej posadzki (poziom wykończony), o ile rysunek nie wskazuje inaczej. Przyłóż miarkę do podłogi i odczytaj wysokość w miejscu planowanego mocowania, a następnie zaznacz punkt na ścianie. Dla powtarzalności używaj poziomicy lub lasera.
Co to są uchwyty ES w ruszcie okładziny ściennej?
Uchwyty ES to elementy mocujące stosowane w systemach rusztów pod okładziny (np. płyty na profilach), które łączą ruszt ze ścianą i pozwalają ustawić go w odpowiedniej odległości/położeniu. W praktyce wpływają na stabilność i geometrię całej zabudowy.
Dlaczego w zadaniach z rusztem kluczowy jest punkt odniesienia wymiaru?
Bo ta sama liczba może oznaczać coś innego, jeśli jest liczona od innego miejsca. "Od podłogi" oznacza poziom posadzki, a nie sufit, oś profilu czy krawędź płyty. Błąd punktu odniesienia daje poprawny "wynik liczbowy", ale w złym miejscu montażu.
Jakie błędy najczęściej popełnia się przy odczycie wysokości z rysunku?
Najczęstsze to: pominięcie strzałek i linii wymiarowych, odczyt wymiaru pomocniczego zamiast właściwego, mylenie jednostek (cm/mm) oraz pobieżne rozpoznanie cyfr (np. 125 vs 140). Pomaga zasada: najpierw zidentyfikuj element, potem jego wymiar.
Czy odpowiedź w centymetrach i milimetrach jest równoważna na egzaminie?
Zależnie od klucza, ale merytorycznie 125 cm = 1250 mm. Na egzaminach zwykle oczekuje się formatu jak w odpowiedziach (tu: cm). Jeśli podasz inną jednostkę, ryzykujesz uznanie za niezgodne z kluczem, mimo poprawnej wartości.
Kiedy podczas montażu uchwytów ES trzeba użyć poziomicy lub lasera?
Zawsze, gdy przenosisz wysokości na kilka punktów ściany. Nawet przy prawidłowym odczycie z rysunku łatwo przenieść znaki nierówno, co skutkuje "falowaniem" rusztu. Laser krzyżowy przyspiesza trasowanie, a poziomica pozwala szybko skontrolować pojedyncze punkty.
Co zrobić, gdy podłoga jest nierówna i pomiar "od podłogi" jest trudny?
Najpierw wyznacz stały poziom odniesienia (np. poziom lasera) i sprawdź, czy w dokumentacji "podłoga" oznacza posadzkę gotową czy surową. W praktyce trasuje się od jednego przyjętego poziomu i przenosi go na ściany, zamiast mierzyć w każdym miejscu od nierównej krawędzi.
Jak rozpoznać na rysunku, że wymiar dotyczy uchwytów ES, a nie profili?
Szukaj opisu/oznaczenia elementu (np. podpis, symbol) oraz linii wymiarowej dochodzącej do miejsca mocowania uchwytu. Profile zwykle mają inne oznaczenia i inne punkty odniesienia (oś profilu, rozstaw). Jeśli strzałki wymiaru wskazują punkt kotwienia do ściany, to dotyczy uchwytu.
Dlaczego w odpowiedziach są podane podobne wartości, np. 55 cm i 60 cm?
To typowe dystraktory sprawdzające uważność. Podobne liczby prowokują błąd pobieżnego odczytu i mylenie wymiarów z różnych miejsc rysunku. Na egzaminie warto "przeczytać" wymiar dwukrotnie oraz upewnić się, że dotyczy właściwego elementu i właściwego punktu odniesienia.
Jak przygotować się do pytań o ruszt okładziny ściennej na egzaminie BUD.11?
Ćwicz odczyt rysunków: linie wymiarowe, strzałki, opisy elementów oraz punkty odniesienia (posadzka, strop, oś profilu). Równolegle przećwicz trasowanie w praktyce: miarka, ołówek, poziomica/laser i kontrola pionu. To ogranicza błędy wynikające ze stresu.
info

Około 50% zdających odpowiada poprawnie na to pytanie. trudne

Materiały:

  • Podręczniki i materiały szkolne z rysunku budowlanego (wymiarowanie, widoki, przekroje)
  • Instrukcje montażu systemów suchej zabudowy i okładzin na ruszcie (materiały producentów – ogólnie)
  • Ćwiczenia praktyczne z trasowania: pomiar od posadzki, wyznaczanie poziomów i pionów
