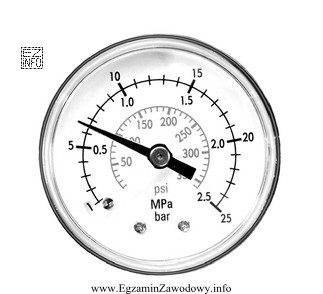

Odczyt z manometru analogowego polega na przypisaniu położenia wskazówki do wartości na skali. Najpierw identyfikuje się jednostkę nadrukowaną na tarczy (w tym zadaniu: bar) oraz zakres skali (np. 0–10 bar, 0–16 bar itp.). Następnie sprawdza się, pomiędzy którymi wartościami głównymi znajduje się wskazówka i ile wynosi najmniejsza działka.
Odpowiedź "6,5 bar" jest poprawna, gdy wskazówka znajduje się w połowie odcinka między 6 a 7 bar (albo na działce odpowiadającej 6,5). Taki odczyt jest typowy dla zadań sprawdzających, czy zdający potrafi: (1) poprawnie zinterpretować skalę, (2) nie pomylić rzędu wielkości oraz (3) prawidłowo zapisać wynik z przecinkiem dziesiętnym.
- "0,65 bar" jest wartością dziesięciokrotnie mniejszą. Taki wybór zwykle wynika z błędu przesunięcia przecinka lub z mylnego założenia, że skala jest opisana w dziesiątych częściach innej jednostki.
- "65 bar" jest wartością dziesięciokrotnie większą. To częsty błąd, gdy ktoś patrzy na same cyfry i nie sprawdza, czy manometr w ogóle ma zakres pozwalający na taki odczyt.
- "90 bar" to bardzo wysokie ciśnienie (typowe raczej dla wybranych układów hydraulicznych), a w zadaniach z manometrem o skali kilku–kilkunastu bar zwykle jest to odpowiedź skrajna, wskazująca na brak analizy skali i zakresu.
Wskazówka egzaminacyjna: zawsze wykonuj odczyt w 3 krokach: jednostka → zakres → działka. Dopiero potem wybieraj odpowiedź, kontrolując rząd wielkości (czy wynik nie jest 10× mniejszy/większy od wskazania).
