KWALIFIKACJA TLO3 - STYCZEŃ 2016

Wyjaśnienie poprawnej odpowiedzi:

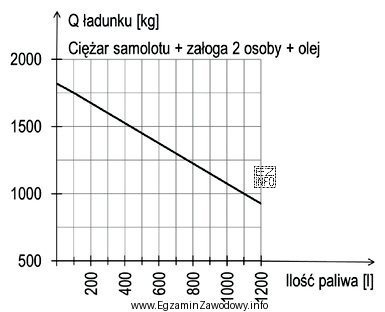

Na podstawie wykresu możemy odczytać, że przy ładunku o masie 1000 kg maksymalna ilość paliwa wynosi około 1100 litrów. Wykres przedstawia zależność między ilością paliwa (oś pozioma) a ładunkiem (oś pionowa). Linia na wykresie pokazuje, że gdy ładunek wynosi 1000 kg (odczytujemy to na osi pionowej), odpowiadająca mu wartość na osi poziomej to około 1100 litrów paliwa. Należy zauważyć, że wykres uwzględnia już ciężar samolotu, załogi i oleju, co jest zaznaczone w opisie osi pionowej. Dlatego odczytana wartość 1100 litrów jest maksymalną ilością paliwa, jaką można zabrać przy danym ładunku, aby nie przekroczyć dopuszczalnej masy startowej samolotu An-2.
