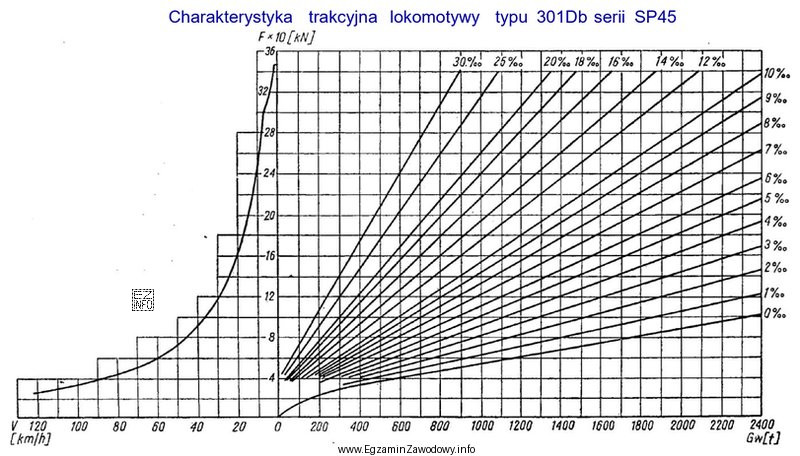

Zadanie polega na odczycie (a nie obliczeniu) maksymalnej prędkości z załączonego wykresu dla dwóch warunków pracy pociągu: masy składu Gw = 800 t oraz wzniesienia 14‰. W praktyce taki wykres przedstawia zależność dopuszczalnej/osiągalnej prędkości od masy pociągu i profilu linii (pochylenia), czyli ograniczenia wynikające z możliwości trakcyjnych.
Aby uzyskać wynik, należy:
- odnaleźć na wykresie wartość odpowiadającą 800 t (na osi masy lub na krzywej/rodzinie krzywych opisanych masą),
- odnaleźć warunek wzniesienia 14‰ (na odpowiedniej osi lub jako zestaw krzywych dla danego pochylenia),
- wyznaczyć punkt odpowiadający jednocześnie obu warunkom (często jest to przecięcie krzywych lub odczyt z siatki),
- z tego punktu odczytać maksymalną prędkość.
Właściwy odczyt prowadzi do wartości 20 km/h, dlatego odpowiedź "20 km/h" jest poprawna.
Dlaczego pozostałe odpowiedzi są niepoprawne? Prędkości "45 km/h", "65 km/h" i "100 km/h" są znacząco większe, a więc odpowiadałyby innym warunkom niż podane w pytaniu (np. mniejszej masie, mniejszemu wzniesieniu lub innemu wykresowi/pojazdowi). W kontekście wzniesienia 14‰ i dużej masy 800 t typowym błędem jest odczyt z sąsiedniej krzywej albo pomylenie skali osi, co zawyża wynik.
Wskazówka egzaminacyjna: zawsze sprawdź jednostki (‰ i t) oraz to, czy odczytujesz maksymalną prędkość dla danych warunków, a nie wartość z innego zakresu wykresu.
