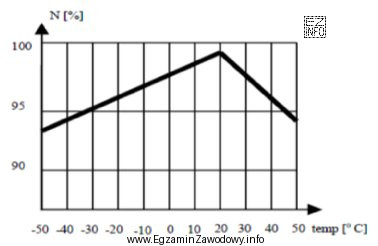

Zadanie sprawdza umiejętność interpretacji wykresu, czyli poprawnego odczytu zależności prędkości obrotowej N[%] od temperatury wyrażonej w °C. Kluczowe jest, aby wykonać odczyt w tej samej kolejności za każdym razem.
Jak wykonać odczyt krok po kroku:
- Najpierw sprawdź, która oś przedstawia temperaturę (zwykle oś pozioma) i w jakiej jest skali.
- Odszukaj na osi temperatury wartość 5°C. Jeżeli 5°C nie jest opisane dokładnie, znajdź położenie między sąsiednimi podziałkami i oszacuj punkt pośredni.
- Poprowadź linię pomocniczą (w myśli lub na kartce) do przecięcia z krzywą/charakterystyką przedstawiającą N[%].
- Z punktu przecięcia wykonaj rzut na oś N[%] i odczytaj wartość procentową.
Prawidłowy odczyt dla 5°C daje 98%. Ta wartość jest zgodna z typowym sposobem prezentacji parametrów znormalizowanych: N jest podane w procentach wartości odniesienia, więc wynik powinien być odczytany jako liczba całkowita lub z dokładnością wynikającą z podziałki wykresu.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Wartość 99% zwykle wynika z odczytu "o jedną działkę" za wysoko lub z zaokrąglenia w górę bez uwzględnienia rzeczywistego położenia krzywej na wykresie.
- Wartość 96% jest typowym skutkiem pomylenia podziałek (np. odczytu z sąsiedniej siatki) albo błędnego zlokalizowania 5°C bliżej kolejnej wartości na osi.
- Wartość 95% najczęściej pojawia się, gdy odczyt wykonuje się z niewłaściwego miejsca wykresu (np. z innej krzywej/zakresu) lub błędnie przyjmie się większy spadek N[%] wraz z temperaturą niż pokazuje charakterystyka.
Wskazówka egzaminacyjna: zanim zaznaczysz odpowiedź, upewnij się, że czytasz właściwą oś i właściwą krzywą, a następnie porównaj, czy wynik jest bliższy 98% niż wartościom 99%, 96% lub 95% zgodnie z położeniem punktu na wykresie.
