KWALIFIKACJA TLO3 - STYCZEŃ 2022



PYTANIE NR 38.

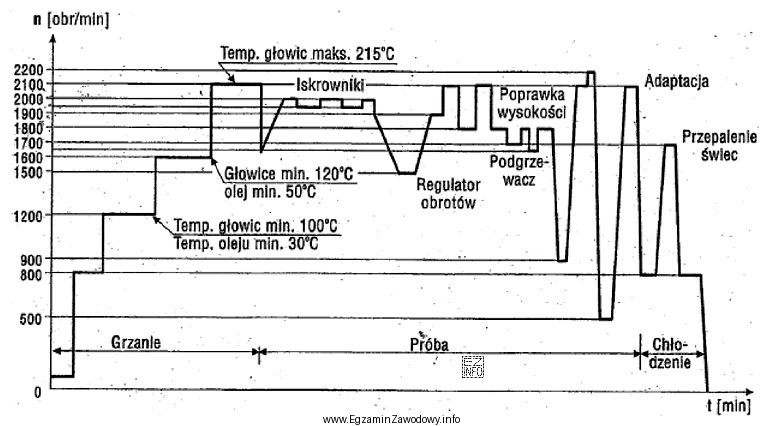

Na podstawie wykresu próby silnika samolotu określ prędkość obrotową silnika, przy której następuje jego chłodzenie.
Ilustracja przedstawia wykres związany z próbą silnika samolotu, używany w kontekście egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na wykresie próby silnika należy wskazać fragment opisany jako etap "chłodzenia" i odczytać z osi obrotów odpowiadającą mu wartość. Z wykresu wynika, że chłodzenie następuje przy prędkości 800 obr/min, dlatego ta odpowiedź jest prawidłowa.

Pełne wyjaśnienie:

Pytanie sprawdza umiejętność interpretacji wykresu próby silnika, a nie pamięciowe podanie wartości. Najpierw trzeba zidentyfikować na wykresie etap oznaczony jako chłodzenie (zwykle jest to wyraźnie opisany odcinek lub obszar w legendzie/na osi czasu). Następnie z tego fragmentu odczytuje się prędkość obrotową z odpowiedniej osi (obr/min).

W poprawnie odczytanym punkcie/odcinku odpowiadającym chłodzeniu wartość prędkości obrotowej wynosi 800 obr/min. Dlatego jest to właściwa odpowiedź.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • 500 obr/min – to wartość zbyt niska względem wskazania wykresu dla etapu chłodzenia; typowy błąd to "zgadywanie", że chłodzenie zawsze jest na minimalnych obrotach, bez odczytu z wykresu.
  • 900 obr/min – to częsty błąd wynikający z niedokładnego odczytu (pomylenie podziałki, zaokrąglenie w górę lub przesunięcie o jedną działkę).
  • 1700 obr/min – wartość odpowiada raczej pracy na podwyższonych obrotach niż schładzaniu; taki wybór zwykle wynika z pomylenia etapu próby (np. rozgrzewania/sprawdzeń) z etapem chłodzenia.

Wskazówka egzaminacyjna: zawsze sprawdzaj, czy odczytujesz właściwą oś (RPM/obr/min), oraz czy "chłodzenie" jest zdefiniowane na wykresie jako konkretny odcinek, a nie ogólne "spadanie temperatury".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak rozpoznać na wykresie próby silnika etap chłodzenia?
Szukaj odcinka wykresu opisanego wprost jako chłodzenie lub odpowiadającego stabilizacji parametrów przy schodzeniu temperatur. Kluczowe są opisy osi, legenda i ewentualne podpisy etapów. Dopiero po identyfikacji etapu odczytuj wartość obr/min.
Co oznacza chłodzenie silnika podczas próby naziemnej?
To kontrolowany etap po pracy silnika, w którym utrzymuje się określone warunki pracy (często ustalone obroty) tak, aby temperatura podzespołów spadała w sposób bezpieczny. W zadaniu egzaminacyjnym etap ten jest wskazany na wykresie i służy do odczytu RPM.
Dlaczego nie należy zgadywać obrotów chłodzenia bez wykresu?
Bo pytanie wymaga odczytu z konkretnego wykresu, a nie uogólnienia. Różne silniki i procedury mogą mieć inne wartości, a nawet w tym samym typie wykresy mogą mieć różne skale. Zgadywanie zwykle prowadzi do błędów typu 500 lub 900 obr/min.
Jakie błędy najczęściej robi się przy odczycie obr/min z wykresu?
Najczęstsze to: odczyt z niewłaściwej osi, pomylenie jednostek, przeoczenie legendy, zaokrąglanie "na oko" oraz przesunięcie o jedną działkę skali. Warto też upewnić się, że odczyt dotyczy właściwego etapu (chłodzenie), a nie rozruchu czy sprawdzeń.
Jak sprawdzić, czy skala osi obrotów jest liniowa czy nieliniowa?
Porównaj odstępy między kolejnymi wartościami na osi. Jeśli kolejne liczby rosną o stały krok i mają równe odstępy, skala jest liniowa. Jeśli odstępy są różne, skala może być nieliniowa lub zmienna. To ważne, bo błędne założenie liniowości zniekształca odczyt RPM.
Jak odczytać prędkość obrotową, gdy chłodzenie jest pokazane jako zakres?
Jeśli etap chłodzenia to zakres, odczytaj wartość wskazaną dla całego odcinka (np. linia stałych obrotów) albo wartość w punkcie jednoznacznie opisanym jako chłodzenie. Gdy wykres pokazuje wahania, wybieraj wartość ustaloną (stabilną), a nie chwilowe piki.
Czy chłodzenie silnika zawsze odbywa się na najniższych obrotach?
Nie. To zależy od procedury i konstrukcji silnika. W części procedur utrzymuje się obroty powyżej minimalnych, aby zapewnić odpowiedni przepływ powietrza/oleju i stabilną pracę. Dlatego w zadaniach egzaminacyjnych nie wolno kierować się intuicją, tylko wykresem.
Jak odróżnić etap chłodzenia od rozruchu na wykresie?
Rozruch zwykle zaczyna się od niskich wartości i szybkich zmian parametrów, natomiast chłodzenie jest etapem po pracy, często bardziej stabilnym, z trendem spadku temperatur. Najpewniejsze są podpisy etapów oraz kontekst osi czasu/parametrów na wykresie.
Kiedy na egzaminie warto sprawdzić odpowiedź dwa razy na wykresie?
Zawsze, gdy dwie odpowiedzi są blisko siebie (np. 800 i 900). Wtedy łatwo o błąd "o jedną działkę". Sprawdź jeszcze raz punkt/odcinek chłodzenia, jednostkę (obr/min) i położenie względem siatki. To szybka kontrola, która często ratuje wynik.
Jak przygotować się do zadań z odczytu wykresów prób silnika?
Ćwicz na różnych wykresach: odczyt osi, skali, legendy i etapów procesu. Ustal nawyk: (1) znajdź etap, (2) wybierz właściwą oś, (3) odczytaj wartość, (4) sprawdź sensowność. Pomaga też trening z zadaniami, gdzie wartości są celowo blisko siebie.
info

To pytanie poprawnie rozwiązuje 46% zdających egzamin. trudne

W praktyce zawodowej kluczowe jest to, że na wykresie próby silnika należy wskazać fragment opisany jako etap "chłodzenia" i odczytać z osi obrotów odpowiadającą mu wartość.

Materiały:

  • Instrukcje/AMM dotyczące prób naziemnych i schładzania po pracy (materiały producenta statku powietrznego i silnika)
  • Podręczniki szkoleniowe z zakresu eksploatacji i diagnostyki silników lotniczych
  • Zadania treningowe z odczytu wykresów i zapisów parametrów pracy
