KWALIFIKACJA MTL5 - STYCZEŃ 2020



PYTANIE NR 14.
Na podstawie wykresu przedstawiającego przebieg procesu konwertorowania kamienia miedziowego określ temperaturę wsadowania skrzepów miedzi oraz skrzepów kamienia miedziowego w I okresie konwertorowania.

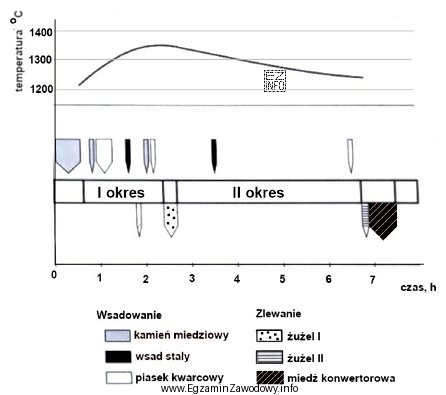

Ilustracja przedstawia wykres związany z procesem konwertorowania kamienia miedziowego, co jest częścią kwalifikacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wartość 1 320°C wynika z odczytu z wykresu przebiegu konwertorowania w I okresie, w punkcie odpowiadającym wsadowaniu skrzepów miedzi oraz skrzepów kamienia miedziowego.
Pozostałe odpowiedzi nie odpowiadają wskazanemu na wykresie poziomowi temperatury dla tego momentu procesu.

Pełne wyjaśnienie:

W tym zadaniu kluczowa jest umiejętność poprawnego odczytu danych z wykresu procesu. Pytanie odwołuje się do wykresu przebiegu konwertorowania kamienia miedziowego i prosi o określenie temperatury wsadowania skrzepów miedzi oraz skrzepów kamienia miedziowego w I okresie konwertorowania.

Poprawna odpowiedź "1 320°C" jest właściwa wtedy, gdy na wykresie (dla I okresu) punkt wsadowania tych materiałów wskazuje właśnie taki poziom temperatury. W praktyce oznacza to, że należy:

  • najpierw zidentyfikować na wykresie fragment odpowiadający I okresowi (zgodnie z oznaczeniami/legendą),
  • następnie znaleźć moment wsadowania skrzepów,
  • na końcu odczytać temperaturę z osi temperatury w tym punkcie.

Odpowiedzi błędne reprezentują typowe pomyłki przy pracy z wykresem:

  • "1 250°C" – może wynikać z odczytu z punktu położonego nieco wcześniej/później na osi czasu albo z niedokładnego "zaokrąglania" do niższej wartości.
  • "1 220°C" – często jest skutkiem odczytu z niewłaściwej części wykresu (np. przed ustabilizowaniem temperatury) albo z mylenia skali, gdy wykres zawiera kilka krzywych lub oznaczeń.
  • "1 350°C" – może wynikać z przesunięcia odczytu na etap bardziej zaawansowany, kiedy temperatura jest wyższa, lub z wyboru wartości skrajnej "na intuicję".

Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze sprawdź dwa elementy – czy jesteś w poprawnym okresie procesu oraz czy odczytujesz temperaturę dokładnie dla momentu wsadowania, a nie dla innego zdarzenia technologicznego (np. początku intensywniejszego przedmuchu).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza I okres konwertorowania kamienia miedziowego?
I okres konwertorowania to wstępna faza procesu w konwertorze, wyodrębniona na wykresie lub w opisie technologii. Obejmuje charakterystyczny przebieg temperatury i zdarzenia operacyjne (np. wsadowanie) typowe dla początku cyklu. Na egzaminie trzeba umieć wskazać ten fragment na wykresie.
Jak odczytać temperaturę wsadowania z wykresu temperatura–czas?
Najpierw znajdź na osi czasu moment oznaczony jako wsadowanie (lub punkt, w którym na wykresie pojawia się zdarzenie wsadu). Następnie poprowadź wzrok do osi temperatury i odczytaj wartość odpowiadającą temu punktowi. Unikaj odczytu z sąsiedniego punktu po stabilizacji lub po zmianie etapu.
Dlaczego w zadaniach z wykresem łatwo pomylić okresy procesu?
Bo wykres często ma kilka odcinków o podobnym nachyleniu, a granice okresów są oznaczone symbolami lub opisami, które można przeoczyć. Dodatkowo w konwertorowaniu występują zdarzenia następujące szybko po sobie. Pomaga podkreślenie na wydruku granic okresów i sprawdzenie legendy.
Co to są skrzepy miedzi w kontekście wsadu do konwertora?
Skrzepy miedzi to zestalone fragmenty miedzi (materiał stały), które mogą stanowić część wsadu. W zadaniach egzaminacyjnych traktuje się je jako składnik wsadu o określonej temperaturze wsadowania, którą należy odczytać lub dobrać zgodnie z dokumentacją/wykresem.
Co to są skrzepy kamienia miedziowego i czym różnią się od skrzepów miedzi?
Skrzepy kamienia miedziowego to zestalone fragmenty kamienia (mata siarczkowa), a nie czystej miedzi. Różnią się składem i zachowaniem w procesie, dlatego na wykresach mogą mieć osobne oznaczenia lub być ujęte w opisie operacji wsadowania. W zadaniu kluczowy jest właściwy odczyt dla tego samego etapu.
Jakie błędy najczęściej popełnia się przy odczycie temperatury z wykresu?
Najczęstsze błędy to: odczyt z niewłaściwego okresu procesu, pomylenie punktu wsadowania z innym zdarzeniem, nieuwzględnienie skali osi (np. odczyt między działkami bez oszacowania), oraz przypisanie krzywej/oznaczenia do złego materiału. Pomaga sprawdzenie legendy i jednostek.
Czy w tym typie pytania trzeba wykonywać obliczenia?
Zwykle nie. To zadanie sprawdza przede wszystkim interpretację wykresu i poprawny odczyt wartości. Obliczenia mogą pojawić się tylko wtedy, gdy wykres wymaga interpolacji między punktami, ale nadal jest to odczyt/estymacja z wykresu, a nie rachunki technologiczne z wielu danych wejściowych.
Dlaczego odpowiedzi różnią się tylko o kilkadziesiąt stopni?
W pytaniach opartych o wykresy odpowiedzi są często blisko siebie, aby sprawdzić dokładność odczytu i uwagę zdającego. Różnice rzędu kilkudziesięciu stopni mogą wynikać z przesunięcia odczytu o jedną działkę skali lub z pomylenia sąsiednich punktów na osi czasu. Dlatego warto odczytywać "z linijką".
Kiedy na wykresie szukać punktu wsadowania w I okresie?
Punkt wsadowania jest zwykle na początku danego okresu, w miejscu opisanym w legendzie lub przy znaczniku operacji (np. strzałka, opis). Jeśli wykres pokazuje kilka operacji, trzeba wybrać tę, która dotyczy I okresu, a nie wsadu uzupełniającego w późniejszej fazie procesu.
Jak przygotować się do zadań z konwertorowania na egzamin zawodowy?
Ćwicz odczyt wykresów: zaznaczaj okresy procesu, punkty operacyjne (wsad, przedmuch, zmiany faz) i odczytuj wartości z osi. Powtarzaj podstawowe pojęcia (kamień miedziowy, konwertorowanie, wsad). Rozwiązuj zadania z arkuszy próbnych i zwracaj uwagę na legendę oraz jednostki.
