W zadaniach z doboru łożysk kluczowe jest dopasowanie trzech wymiarów gabarytowych:
- d – średnica otworu łożyska (musi pasować do średnicy wału),
- D – średnica zewnętrzna (musi pasować do gniazda w tarczy/oprawie),
- B – szerokość łożyska (musi się zmieścić w tarczy łożyskowej i umożliwić poprawny montaż).

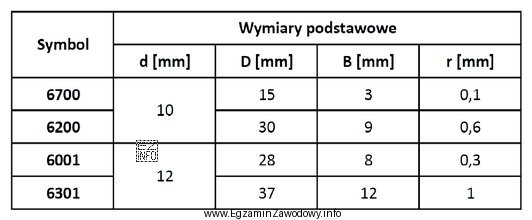

Dla silnika o wymiarach d = 12 mm, D = 28 mm, B = 8 mm należy znaleźć w tabeli taki typ łożyska kulkowego, którego wymiary są identyczne. W standardowych tabelach wymiarowych łożysk kulkowych zwykłych zestaw 12×28×8 odpowiada oznaczeniu 6001, dlatego ta odpowiedź jest poprawna.
Dlaczego pozostałe odpowiedzi są błędne?
- 6200 – to łożysko z innej serii wymiarowej; nawet jeśli w części przypadków ma otwór zbliżony do wymaganego, nie spełnia jednocześnie warunków D i B z treści zadania.
- 6301 – seria 63 jest "cięższa" (zwykle większe gabaryty dla danego d), więc nie pasuje do gniazda o D = 28 mm i/lub do szerokości B = 8 mm.
- 6700 – jest to seria cienkościenna; jej wymiary gabarytowe nie odpowiadają kompletowi 12/28/8 wskazanemu w zadaniu.
Wskazówka egzaminacyjna: zawsze sprawdzaj wszystkie trzy wymiary. Dobranie łożyska tylko po średnicy wału (d) jest częstą przyczyną błędów, bo różne serie (60/62/63/67) mogą mieć ten sam d, ale inne D i B.
