KWALIFIKACJA MEC5 - STYCZEŃ 2016

PYTANIE NR 32.
Na podstawie wymiarów z rysunku określ ile wynosi wartość przesunięcia punktu zerowego obrabianego przedmiotu.

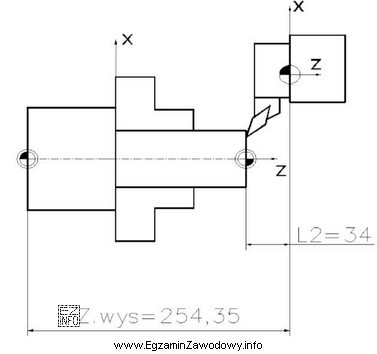

Ilustracja przedstawia techniczny rysunek mechaniczny, który jest prawdopodobnie częścią egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby wyznaczyć przesunięcie punktu zerowego przedmiotu w osi Z, porównuje się odległość punktu odniesienia narzędzia od zera maszyny (Z.wys) z odległością tego samego punktu od zera przedmiotu (L2). Przesunięcie to różnica: 254,35 mm − 34 mm = 220,35 mm.

Pełne wyjaśnienie:

Przesunięcie punktu zerowego obrabianego przedmiotu (tzw. offset układu detalu) opisuje, jak daleko znajduje się układ współrzędnych przedmiotu względem układu maszyny. W toczeniu CNC najczęściej rozpatruje się je w osi Z, czyli wzdłuż osi wrzeciona.

Na rysunku podane są dwa wymiary odnoszące się do tej samej pionowej linii przechodzącej przez punkt odniesienia narzędzia:

  • Z.wys = 254,35 mm – odległość od punktu zerowego maszyny do punktu odniesienia narzędzia.
  • L2 = 34 mm – odległość od punktu zerowego przedmiotu do tego samego punktu odniesienia narzędzia.

Skoro oba wymiary mierzą położenie tego samego punktu, ale liczone od różnych zer, to przesunięcie między zerem maszyny a zerem przedmiotu otrzymuje się przez odjęcie odległości "od zera maszyny" i "od zera przedmiotu":

Przesunięcie = Z.wys − L2 = 254,35 − 34 = 220,35 mm.

Pozostałe odpowiedzi są błędne, bo wynikają z typowych pomyłek: wartości około 124 mm/123 mm sugerują odjęcie lub dodanie niewłaściwych odcinków albo błąd w odczycie rysunku, a 226,35 mm wskazuje na niepoprawne działanie (np. użycie innej różnicy). W praktyce taki błąd skutkuje przesunięciem programu w osi Z, co może dać zły wymiar długości, niewłaściwe ustawienie czoła lub nawet ryzyko kolizji narzędzia z detalem/uchwytem.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Punkt zerowy maszyny to stały punkt odniesienia zdefiniowany przez producenta obrabiarki. Jest bazą dla pomiarów położeń osi po bazowaniu/referencji. Operator nie "przesuwa" tego punktu w programie, tylko ustawia względem niego zera detalu (offsety) i narzędzi.
Punkt zerowy przedmiotu (detalu) to wybrany przez operatora/programistę punkt odniesienia na obrabianym elemencie. Ustawia się go, aby programować wymiary względem detalu, a nie względem stałego zera maszyny. Dzięki temu program jest czytelniejszy i mniej podatny na błędy.
Najpierw znajdź na rysunku dwa wymiary odnoszące się do tego samego punktu (np. punktu odniesienia narzędzia), ale mierzone od różnych zer. Następnie policz różnicę: odległość od zera maszyny minus odległość od zera przedmiotu. To daje przesunięcie w danej osi.
Odejmowanie wynika z porównania położenia tego samego punktu w dwóch układach odniesienia. Jeśli jeden wymiar mówi "gdzie jest punkt względem zera maszyny", a drugi "gdzie jest punkt względem zera detalu", to różnica między nimi opisuje, jak przesunięte są zera układów.
Najczęściej myli się, od którego zera jest mierzony dany wymiar, albo wybiera się niewłaściwy punkt wspólny. Częsty jest też błąd znaku (kierunku osi Z) oraz mechaniczne dodawanie liczb. Warto zawsze sprawdzić: czy oba wymiary dotyczą tej samej linii/punktu.
Nie. Na tokarce bardzo często kluczowa jest oś Z (długość), ale offset może dotyczyć także osi X (średnice/promienie) – zależnie od sposobu bazowania i przyjętej bazy detalu. Zasada jest ta sama: opisujesz położenie zera detalu względem zera maszyny w danej osi.
Zwykle wpisuje się ją do tabeli offsetów układu przedmiotu (często nazywanej work offset, np. zestawy G54–G59). Wpisana wartość mówi sterowaniu, jak przeliczać współrzędne z programu (układ detalu) na ruchy w układzie maszyny.
Szukaj wymiarów, które kończą się na tej samej linii odniesienia (np. pionowej linii przechodzącej przez punkt odniesienia narzędzia). Jeśli jeden wymiar jest od zera maszyny do tej linii, a drugi od zera detalu do tej samej linii, to właśnie te dwa wymiary tworzą parę do obliczenia przesunięcia.
Na rysunkach technicznych i w większości ustawień obrabiarek w Polsce standardowo spotkasz milimetry, ale sterowanie może pracować też w calach. Najważniejsze jest zachowanie spójności: jednostka na rysunku musi być taka sama jak w obliczeniach i wpisie do offsetu, inaczej przesunięcie będzie błędne.
Po obliczeniu oceń, czy wynik jest logicznie pomiędzy porównywanymi odległościami (gdy odejmujesz mniejszą od większej, wynik powinien być dodatni i mniejszy od większej liczby). Dodatkowo porównaj, czy zmiana o kilka mm nie byłaby zbyt mała/duża dla pokazanych na rysunku odcinków.
info

Około 42% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że aby wyznaczyć przesunięcie punktu zerowego przedmiotu w osi Z, porównuje się odległość punktu odniesienia narzędzia od zera maszyny (Z.wys) z odległością tego samego punktu od zera przedmiotu (L2).

Źródła:

  • Haas Automation – "Work Offsets (G54–G59)" (Training/Tip of the Day), https://www.haascnc.com/service/troubleshooting-and-how-to/how-to/work-offsets.html (dostęp: 2026-03-01)
  • Siemens – SINUMERIK (dokumentacja/knowledge base) – zagadnienie "Workpiece zero / Zero offset", https://support.industry.siemens.com (wyszukaj: "SINUMERIK workpiece zero offset"; dostęp: 2026-03-01)
  • Sandvik Coromant – wiedza o toczeniu CNC i układach współrzędnych (dział Knowledge), https://www.sandvik.coromant.com (wyszukaj: "CNC turning coordinate system"; dostęp: 2026-03-01)

Materiały:

  • Podręcznik szkolny/technologiczny do podstaw CNC (układy współrzędnych, bazy, offsety)
  • Instrukcja operatora sterowania CNC (sekcja o work offsets / bazach przedmiotu)
  • Ćwiczenia z odczytu rysunku technicznego i interpretacji wymiarów w układach odniesienia
