KWALIFIKACJA ELE2 - STYCZEŃ 2017

PYTANIE NR 29.
Na podstawie wyników pomiarów przedstawionych w tabeli zlokalizuj uszkodzony zestyk pomocniczy stycznika.

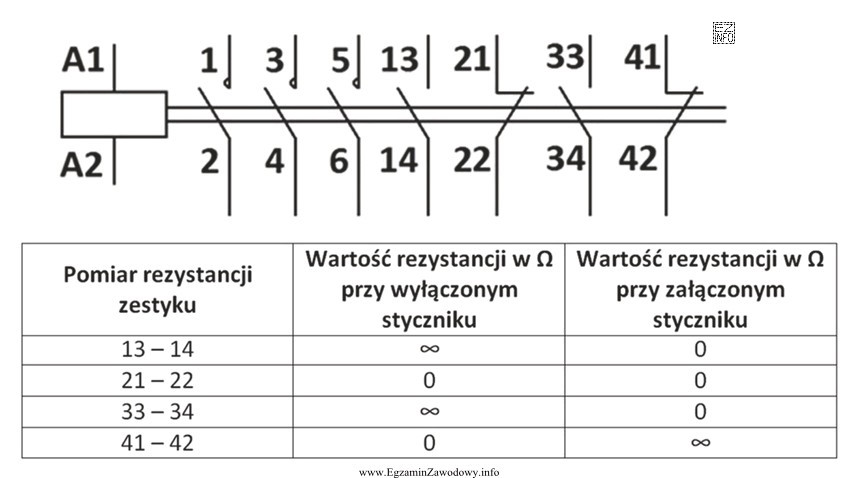

Ilustracja przedstawia schemat elektryczny oraz tabelę z wynikami pomiarów rezystancji zestyków stycznika.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Uszkodzony zestyk wskazuje ta para zacisków, dla której wyniki w tabeli nie odpowiadają oczekiwanemu zachowaniu styku pomocniczego (brak przejścia, zbyt duża rezystancja albo brak zmiany stanu po zadziałaniu stycznika). Zgodnie z podanymi pomiarami taką nieprawidłowość ma para 21-22.

Pełne wyjaśnienie:

W tym zadaniu nie wybiera się odpowiedzi "z pamięci", tylko na podstawie tabeli pomiarów. Tabela (zwykle) pokazuje wyniki dla kilku par zacisków styków pomocniczych stycznika w co najmniej dwóch stanach:

  • stan spoczynku (cewka niewysterowana),
  • stan po zadziałaniu (cewka wysterowana, stycznik "zaciągnięty").

Poprawnie działający zestyk powinien w tych dwóch stanach zachowywać się przewidywalnie:

  • dla styku NO (normalnie otwartego) w spoczynku nie ma przejścia, a po zadziałaniu pojawia się przejście (mała rezystancja/ciągłość),
  • dla styku NC (normalnie zamkniętego) w spoczynku jest przejście, a po zadziałaniu zanika przejście.

Uszkodzenie rozpoznaje się wtedy, gdy w tabeli widać objaw typu:

  • brak przejścia mimo oczekiwanego zwarcia,
  • przejście mimo oczekiwanego rozwarcia (np. "sklejony" styk),
  • nietypowo wysoka rezystancja sugerująca nadpalenie/zużycie,
  • brak zmiany stanu między pomiarami, mimo że stycznik powinien przełączyć zestyk.

Odpowiedź "21-22" jest poprawna, ponieważ to właśnie dla tej pary zacisków wyniki w tabeli wskazują zachowanie niezgodne z logiką pracy styku w badanych stanach (czyli zestyk nie przełącza się prawidłowo albo ma nieprawidłowe parametry).

Pozostałe odpowiedzi są błędne, bo odpowiadają parom zacisków, dla których pomiary w tabeli są zgodne z oczekiwaniem (prawidłowa ciągłość/rozwarcie oraz prawidłowa zmiana stanu po zadziałaniu). Typowy błąd na egzaminie to kierowanie się samą numeracją (np. wybór najbardziej znanego "13-14") zamiast porównania wyników w obu stanach pracy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Zestyk pomocniczy to dodatkowy styk w styczniku używany w obwodach sterowania i sygnalizacji, a nie do zasilania głównego odbiornika. Służy np. do podtrzymania, blokad, sygnalizacji zadziałania lub przekazywania stanu do automatyki.
Styk NO (normalnie otwarty) w spoczynku nie ma przejścia, a po zadziałaniu stycznika powinien mieć ciągłość. Styk NC (normalnie zamknięty) w spoczynku ma ciągłość, a po zadziałaniu powinien się rozłączyć. To porównanie dwóch stanów jest kluczowe.
Ponieważ poprawny zestyk ma zmienić stan po zadziałaniu (NO zamyka się, NC otwiera się). Jeśli mierzysz tylko w jednym stanie, możesz nie zauważyć braku przełączania albo "sklejenia" styku. Dwa pomiary pozwalają wykryć brak zmiany.
Najczęściej: brak przejścia tam, gdzie powinno być zwarcie, przejście tam, gdzie powinno być rozwarcie, brak zmiany stanu po wysterowaniu stycznika oraz zbyt duża rezystancja w stanie zwarcia. Takie odchylenia od oczekiwanego wzorca są podstawą wskazania pary zacisków.
Często tak. Styk może nie być całkiem przerwany, ale nadpalony/utleniony i wtedy ma wyraźnie większą rezystancję niż powinien. W obwodach sterowania może to powodować spadki napięcia, błędną pracę przekaźników lub wejść sterownika, a w tabeli wyjdzie jako nietypowy wynik.
Pomiar wykonuj przy odłączonym zasilaniu badanego obwodu i upewnieniu się o braku napięcia. Ustaw multimetr na test ciągłości/rezystancji. Jeśli trzeba wymusić zadziałanie stycznika, rób to zgodnie z procedurą (np. oddzielnym, bezpiecznym zasileniem cewki) i nie dotykaj części pod napięciem.
Najczęstsze pomyłki to: nieuwzględnienie, czy pomiar był w spoczynku czy po zadziałaniu, mylenie NO z NC, ignorowanie opisu kolumn (np. "przejście" vs "rezystancja"), oraz wybór odpowiedzi na podstawie znanej numeracji zacisków zamiast na podstawie niezgodnego wyniku.
To oznaczenia par zacisków konkretnego styku pomocniczego. W praktyce spotyka się zestaw par odpowiadających różnym stykowym torom w aparacie. Na egzaminie nie wystarczy znać numerów — trzeba powiązać je z wynikiem pomiaru i tym, czy dany tor przełącza się prawidłowo.
W wielu przypadkach w praktyce eksploatacyjnej wymienia się element (blok styków pomocniczych lub cały stycznik), bo naprawa pojedynczego styku bywa nieopłacalna i niepewna. Decyzja zależy od konstrukcji aparatu, dostępności części i wymagań niezawodności w układzie sterowania.
Ćwicz analizę prostych tabel: określ, jaki wynik jest "prawidłowy" dla NO i NC w dwóch stanach, a potem szukaj odstępstwa. Dodatkowo poćwicz realne pomiary multimetrem na aparatach szkoleniowych oraz czytanie schematów sterowania, bo to łączy teorię z praktyką.
info

To pytanie poprawnie rozwiązuje 59% zdających egzamin. średnie

Specjaliści zwracają uwagę: "Zgodnie z podanymi pomiarami taką nieprawidłowość ma para 21-22."

Materiały:

  • Instrukcje serwisowe i katalogi producentów styczników (opis numeracji zacisków i schematy styków)
  • Podręczniki z elektrotechniki/automatyki: aparatura łączeniowa niskiego napięcia
  • Ćwiczenia laboratoryjne: pomiary styków NO/NC multimetrem w stanach pracy
