KWALIFIKACJA ELE2 - STYCZEŃ 2025

PYTANIE NR 15.
Na podstawie wyników pomiarów rezystancji w przewodzie elektrycznym przedstawionym na ilustracji można stwierdzić, że żyły

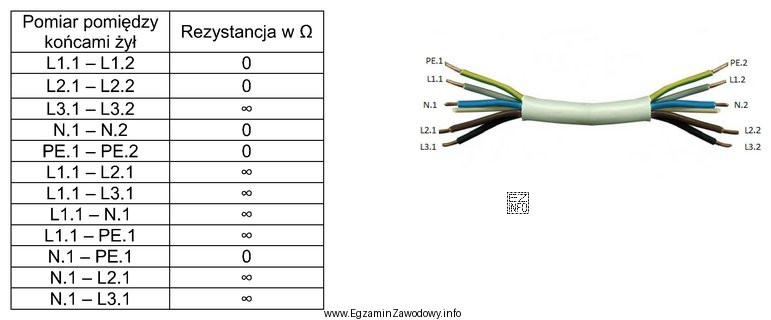

Ilustracja przedstawia tabelę wyników pomiarów rezystancji w przewodzie elektrycznym oraz schematyczny rysunek tego przewodu.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przerwa żyły oznacza brak ciągłości (rezystancja bardzo duża/"nieskończona") w pomiarze między jej końcami, a zwarcie – bardzo małą rezystancję między dwiema różnymi żyłami. Wskazanie zwarcia N–PE i jednoczesnej przerwy L3 odpowiada typowej diagnozie uszkodzenia kabla.

Pełne wyjaśnienie:

W diagnostyce przewodu wielożyłowego pomiar rezystancji (lub test ciągłości) pozwala rozróżnić dwa podstawowe stany uszkodzenia: przerwę oraz zwarcie.

  • Przerwa żyły występuje wtedy, gdy przewodnik jest uszkodzony (np. przecięty, poluzowany zacisk) i nie ma ciągłości elektrycznej. W praktyce omomierz pokaże bardzo dużą rezystancję, często jako przepełnienie zakresu/"OL". Taki wynik oznacza, że dana żyła nie przewodzi na całej długości.
  • Zwarcie między żyłami oznacza niepożądane połączenie dwóch różnych żył (np. przez uszkodzoną izolację). Wtedy miernik pokaże bardzo małą rezystancję (bliską 0 Ω) pomiędzy tymi żyłami, mimo że nie powinny być połączone.

Odpowiedź "N i PE są zwarte oraz L3 jest przerwana." jest poprawna, bo łączy oba typy wniosków: (1) zwarcie pomiędzy dwiema różnymi żyłami (N–PE) oraz (2) brak ciągłości jednej z faz (L3), co skutkuje typowo brakiem zasilania tej fazy w obwodzie.

Pozostałe odpowiedzi są nieprawidłowe, ponieważ nie odpowiadają temu zestawowi wniosków:

  • Stwierdzenie, że "L1 i L2 są przerwane." wymagałoby wskazań braku ciągłości dla dwóch konkretnych żył jednocześnie, a nie tylko jednej (L3).
  • Stwierdzenie, że "L1 i L2 są zwarte." oznaczałoby niską rezystancję pomiędzy L1 i L2, co jest innym rodzajem uszkodzenia (zwarcie międzyfazowe) niż zwarcie N–PE.
  • Stwierdzenie, że "N i L3 są zwarte oraz PE jest przerwana." zmienia zarówno parę żył objętych zwarciem, jak i żyłę z przerwą; to inna diagnoza niż wynikająca z interpretacji zwarcia N–PE i przerwy L3.

Wskazówka egzaminacyjna: najpierw przypisz wynikom pomiarów znaczenie (niska rezystancja = zwarcie, bardzo duża rezystancja = przerwa), a dopiero potem dopasuj do tego konkretną parę żył i żyłę z brakiem ciągłości.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Przerwa żyły oznacza brak ciągłości elektrycznej przewodnika na całej długości. W pomiarze omomierzem zwykle widać bardzo dużą rezystancję (często poza zakresem). Skutkiem w instalacji jest brak zasilania lub brak działania obwodu z tej żyły.
Zwarcie N–PE to niepożądane połączenie żyły neutralnej z ochronną, najczęściej przez uszkodzoną izolację lub błędne połączenie. W pomiarze rezystancji wychodzi wtedy bardzo mała wartość między N i PE. Taka sytuacja może powodować nieprawidłowe działanie zabezpieczeń i RCD.
Zwarcie rozpoznaje się po bardzo niskiej rezystancji między dwoma punktami, które nie powinny być połączone (np. między dwiema różnymi żyłami kabla). Jeżeli miernik pokazuje wartość bliską 0 Ω lub sygnał ciągłości, oznacza to, że między żyłami jest połączenie o małej rezystancji.
Przerwa jest wtedy, gdy przy pomiarze ciągłości/rezystancji między końcami tej samej żyły nie ma wskazania ciągłości, a rezystancja jest bardzo duża. W praktyce oznacza to uszkodzony przewodnik, luźny zacisk lub przerwany tor. Zawsze sprawdź też końcówki i zaciski.
Kolory są pomocne, ale w praktyce mogą być mylące: zdarzają się błędy montażowe, przeróbki, nietypowe kable lub pomyłki w podłączeniach. Pomiary dają obiektywną informację o ciągłości i zwarciach. Na egzaminie liczy się interpretacja wyniku, a nie samo skojarzenie koloru z funkcją.
Nie zawsze, ale w kontekście diagnozy przewodu może na to wskazywać. Połączenie N–PE bywa celowo wykonane tylko w określonych miejscach układu (zależnie od rozwiązania sieci), natomiast w samym odcinku przewodu roboczego często jest niepożądane. Dlatego kluczowy jest kontekst miejsca pomiaru i schemat instalacji.
Najczęstsze błędy to: mylenie "małej rezystancji" z poprawnym stanem dla dowolnej pary żył, pomijanie jednej żyły w analizie oraz niedokładne odczytanie, które zaciski były mierzone. Często też ignoruje się wpływ połączeń w innych punktach obwodu, które mogą zmieniać wynik pomiaru.
Test ciągłości (z brzęczykiem) jest szybki do wykrywania przerw i bardzo małych rezystancji. Pomiar w omach daje dokładniejszą informację i pozwala porównać wartości, gdy wynik nie jest jednoznaczny. W diagnostyce kabli często zaczyna się od ciągłości, a potem doprecyzowuje pomiarem Ω.
Najpierw upewnij się, że obwód jest odłączony od zasilania i zabezpieczony przed przypadkowym załączeniem. Następnie odłącz badany przewód od urządzeń/rozdzielnicy tak, aby pomiar nie był "przez" inne elementy. Dopiero wtedy mierz rezystancję lub ciągłość między końcami żył i między parami żył.
Przerwa L3 ujawni się jako brak ciągłości między końcami L3 (bardzo duża rezystancja). Zwarcie z L3 wyjdzie jako niska rezystancja między L3 a inną żyłą (np. N lub PE), mimo że nie powinny mieć połączenia. Kluczowe jest sprawdzanie zarówno "żyła–żyła", jak i "koniec–koniec" tej samej żyły.
info

Statystycznie 28% uczniów zna prawidłową odpowiedź. bardzo trudne

Specjaliści zwracają uwagę: "Przerwa żyły oznacza brak ciągłości (rezystancja bardzo duża/"nieskończona") w pomiarze między jej końcami, a zwarcie – bardzo małą rezystancję między dwiema różnymi żyłami."

Materiały:

  • Podręczniki i skrypty do elektrotechniki w zakresie pomiarów elektrycznych
  • Instrukcje obsługi mierników uniwersalnych (funkcja Ω / test ciągłości)
  • Materiały dydaktyczne do kwalifikacji ELE.2 dotyczące pomiarów i diagnostyki instalacji
