Aby odczytać napięcie akumulatora z charakterystyki rozładowania, trzeba połączyć informację o pojemności [Ah], prądzie obciążenia [A] oraz czasie rozładowania.
Krok 1: wyznacz krotność C

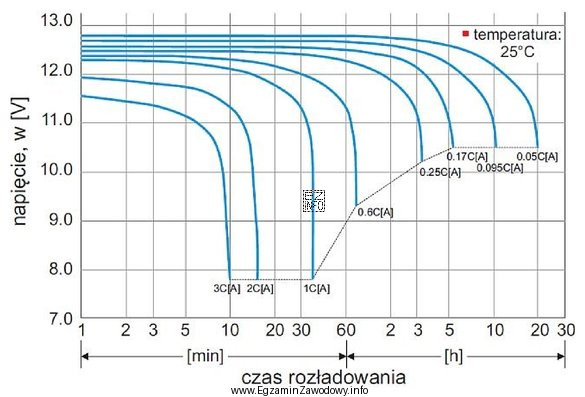

Wykres jest opisany krzywymi typu 3C, 2C, 1C, 0,6C itd. Oznacza to prąd rozładowania jako wielokrotność pojemności: C = 100 Ah, a prąd I = 60 A, więc I/C = 60/100 = 0,6C.
Krok 2: wybierz właściwą krzywą
Należy znaleźć krzywą opisaną jako 0,6C. To kluczowe, bo dla większych prądów (np. 1C, 2C) napięcie spada szybciej i w tym samym czasie byłoby niższe, a dla mniejszych (np. 0,25C) utrzymywałoby się wyżej.
Krok 3: odczytaj napięcie dla 30 minut
Na osi czasu część skali jest w minutach. Dla 30 min prowadzimy myślowo pionową linię do przecięcia z krzywą 0,6C, a następnie odczytujemy wartość z osi napięcia. Z wykresu wynika odczyt 12,0 V.
Dlaczego pozostałe odpowiedzi są błędne?
- 11,3 V i 11,0 V odpowiadałyby bardziej rozładowaniu większym prądem lub dłuższemu czasowi (albo błędnemu odczytowi z niższej linii siatki).
- 12,4 V jest typowe raczej dla mniejszego obciążenia (niższa krotność C) albo dla odczytu w krótszym czasie; przy 0,6C po 30 minutach wykres wskazuje niżej.
Wskazówka egzaminacyjna: zawsze sprawdzaj jednostki na osi czasu (min vs h) i wykonuj szybkie obliczenie I/C przed wyborem krzywej. To ogranicza najczęstsze pomyłki.
