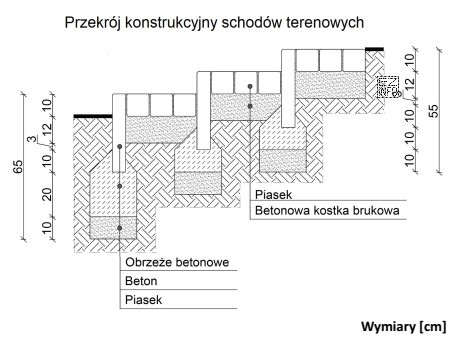

Pytanie sprawdza umiejętność praktycznego czytania rysunku projektowego: trzeba wskazać najniżej zaprojektowany fundament (czyli ten, którego posadowienie wypada najniżej w przekroju) i dopiero dla niego odczytać głębokość wykopu.
Poprawna odpowiedź: 55 cm. Jest ona prawidłowa, jeżeli na rysunku wymiar pionowy (lub różnica rzędnych) między poziomem terenu a poziomem posadowienia/dna wykopu dla najniższego fundamentu wynosi właśnie 55 cm. Kluczowe jest, by nie sugerować się pierwszym znalezionym wymiarem, tylko porównać wszystkie fundamenty i wybrać ten położony najniżej.
Dlaczego pozostałe odpowiedzi są błędne w typowych sytuacjach tego typu:
- 40 cm bywa wynikiem odczytu dla fundamentu położonego wyżej (np. w miejscu o mniejszym obniżeniu terenu) albo odczytu innej warstwy (np. tylko części zagłębienia).
- 30 cm często odpowiada płytkiemu posadowieniu lub wartości pomocniczej (np. grubości warstwy), a nie pełnej głębokości wykopu do poziomu posadowienia.
- 65 cm może wynikać z pomylenia punktów pomiaru, np. liczenia od innego poziomu odniesienia (teren istniejący zamiast projektowanego) albo doliczenia elementu, który nie jest częścią głębokości wykopu wskazanej w zadaniu.
Wskazówka egzaminacyjna: najpierw znajdź na rysunku informację, który fundament jest najniżej (porównaj poziomy/ rzędne), a dopiero potem odczytaj odpowiadającą mu wartość głębokości. Uważaj też, czy rysunek podaje głębokość do spodu fundamentu, do dna wykopu czy do innego poziomu roboczego.
