KWALIFIKACJA BUD19 - STYCZEŃ 2017



PYTANIE NR 37.
Na podstawie zamieszczonego rysunku wielkości wychylenia osi komina od pionu na poszczególnych poziomach obserwacyjnych oblicz, ile wynosi wychylenie góry komina (poziom 4) względem poziomu odniesienia (poziom 0).

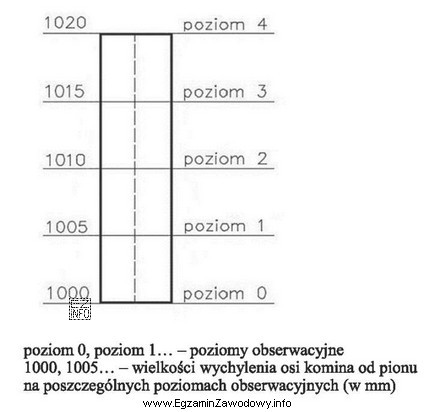

Ilustracja przedstawia schematyczny rysunek komina z zaznaczonymi poziomami obserwacyjnymi oraz wartościami wychylenia osi
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wychylenie góry komina oblicza się jako odchylenie poziomu 4 względem poziomu odniesienia (poziom 0) na podstawie wartości odczytanych z rysunku. Po prawidłowym zestawieniu wskazań dla poziomów 0 i 4 oraz wykonaniu działania różnicowego otrzymuje się wynik 20 mm.

Pełne wyjaśnienie:

Zadanie dotyczy typowego opracowania wyników w geodezji inżynieryjnej: wyznaczenia, jak bardzo oś obiektu wysokiego (komina) odchyla się od pionu na wybranym poziomie obserwacyjnym.

Kluczowe jest poprawne rozumienie sformułowania: "wychylenie góry komina (poziom 4) względem poziomu odniesienia (poziom 0)". Oznacza to, że nie interesuje nas samo "wychylenie na poziomie 4" w oderwaniu od bazy, lecz relacja pomiędzy wskazaniem na poziomie 4 i wskazaniem przyjętym jako odniesienie (poziom 0).

Procedura rozumowania (bez wchodzenia w szczegóły rysunku) jest następująca:

  • odczytaj z rysunku wartość wychylenia odpowiadającą poziomowi 0 (poziom odniesienia),
  • odczytaj z rysunku wartość wychylenia odpowiadającą poziomowi 4 (góra komina),
  • zestaw je względem siebie zgodnie z poleceniem (zwykle jako różnicę poziomu 4 i poziomu 0),
  • zachowaj jednostkę (mm) i konsekwencję w traktowaniu znaku/kierunku, jeśli rysunek go rozróżnia.

Poprawna odpowiedź to "20 mm", ponieważ wynika z poprawnego odczytu danych dla poziomu 4 i poziomu 0 oraz wykonania obliczenia wymaganego w treści. Odpowiedzi "30 mm", "10 mm" i "5 mm" są typowymi wynikami błędów: pomylenia poziomów, błędnego odczytu skali lub wykonania działania na niewłaściwych wartościach (np. użycia danych z innego poziomu obserwacyjnego).

Wskazówka egzaminacyjna: zawsze sprawdź, czy pytanie mówi o wartości w danym poziomie, czy o wartości względem poziomu odniesienia — to najczęstsze źródło pomyłek w zadaniach z rysunkiem.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza wychylenie osi komina od pionu w geodezji?
To miara, jak bardzo oś komina jest odchylona od idealnej linii pionowej. W praktyce wyraża się ją zwykle w milimetrach jako przesunięcie poziome w danym przekroju/poziomie obserwacyjnym. Takie dane służą do kontroli deformacji i bezpieczeństwa obiektu.
Jak rozumieć poziom odniesienia (poziom 0) w obliczeniach?
Poziom odniesienia to baza, do której porównuje się pozostałe poziomy obserwacyjne. Wychylenie "względem poziomu 0" oznacza, że interesuje Cię różnica między wskazaniem na badanym poziomie a wskazaniem na poziomie 0, a nie sama wartość absolutna.
Jak obliczyć wychylenie poziomu 4 względem poziomu 0 z rysunku?
Najpierw odczytaj z rysunku wartość dla poziomu 4 oraz wartość dla poziomu 0. Następnie wykonaj działanie wymagane w poleceniu (zwykle różnicę poziom 4 minus poziom 0). Zwróć uwagę na jednostki (mm) i ewentualny znak/kierunek wychylenia.
Dlaczego w takich zadaniach ważny jest znak wychylenia (kierunek)?
Jeśli rysunek rozróżnia strony/kierunki, znak informuje, czy obiekt odchyla się w jedną czy w drugą stronę. Pominięcie znaku może zmienić wynik różnicy między poziomami. Gdy pytanie wymaga wartości bezwzględnej, zwykle jest to wyraźnie zaznaczone w treści.
Jakie błędy są najczęstsze przy odczycie wychyleń z rysunku?
Najczęściej myli się poziomy (np. 3 z 4), błędnie odczytuje skalę lub przepisuje jednostki. Częsty jest też błąd logiczny: obliczanie wychylenia "na poziomie 4" zamiast "poziom 4 względem poziomu 0". Pomaga zaznaczenie obu wartości przed liczeniem.
Czy wychylenie góry komina to to samo co wychylenie w poziomie 4?
Nie zawsze. Jeśli pytanie mówi "względem poziomu odniesienia", to wynik dotyczy relacji poziomu 4 do poziomu 0. Sama wartość w poziomie 4 może oznaczać odchylenie od pionu w tym przekroju, ale bez odniesienia do bazy nie opisuje przesunięcia względem poziomu 0.
Kiedy wykonuje się pomiary pionowości kominów i wież?
Pomiary wykonuje się m.in. po wybudowaniu (kontrola wykonania), okresowo w ramach monitoringu stanu technicznego oraz po zdarzeniach mogących wpłynąć na geometrię obiektu (np. prace modernizacyjne, oddziaływania dynamiczne). Celem jest wczesne wykrycie niekorzystnych zmian.
Jakie instrumenty geodezyjne wykorzystuje się do kontroli pionowości obiektów?
W praktyce stosuje się m.in. tachimetry/teodolity, zestawy do pomiarów kątowych i liniowych oraz metody oparte na obserwacjach punktów kontrolnych. Dobór sprzętu zależy od wymaganej dokładności, dostępności punktów obserwacyjnych i warunków terenowych.
Jak sprawdzić na egzaminie, czy dobrze zinterpretowałem rysunek poziomów 0–4?
Upewnij się, że poziom 0 jest potraktowany jako baza, a poziom 4 jako górny punkt odniesienia do obliczeń. Zapisz na kartce dwie liczby: odczyt dla poziomu 0 i odczyt dla poziomu 4, a potem wykonaj jedno, jasno określone działanie. To ogranicza pomyłki.
Jak przygotować się do zadań z opracowania wyników pomiarów na rysunku?
Ćwicz odczyt wartości ze skali i wykresów oraz zapisuj krok po kroku: dane wejściowe, działanie, jednostkę i wynik. Rozwiązuj zadania z poziomem odniesienia, bo wymagają uważnej interpretacji treści. Dobrą praktyką jest szybka kontrola sensowności wyniku.
info

Około 52% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "Wychylenie góry komina oblicza się jako odchylenie poziomu 4 względem poziomu odniesienia (poziom 0) na podstawie wartości odczytanych z rysunku."

Materiały:

  • Materiały dydaktyczne z geodezji inżynieryjnej dotyczące pomiarów przemieszczeń i odkształceń
  • Zadania rachunkowe z interpretacji rysunków/wykresów pomiarowych (odchylenia od pionu)
  • Instrukcje lub skrypty szkolne omawiające poziom odniesienia i obliczanie odchyłek
