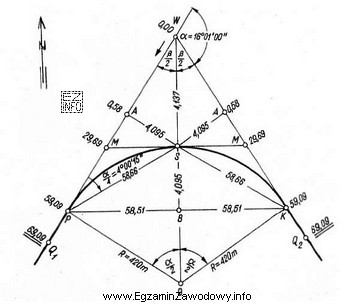

Szkic dokumentacyjny łuku kołowego w praktyce geodezyjnej służy do odtworzenia (wyznaczenia) w terenie geometrii łuku na podstawie danych opisujących jego przebieg. Kluczową informacją jest możliwość jednoznacznego wskazania punktów charakterystycznych, od których zaczyna się i kończy część krzywoliniowa oraz które wiążą łuk z odcinkami prostymi.
Takimi punktami są punkty główne łuku. To one stanowią podstawę do wpasowania łuku w sytuację terenową oraz do organizacji dalszych czynności tyczenia (np. wyznaczania kolejnych punktów na łuku w zadanych odstępach lub według przyjętej metody).
Dlaczego pozostałe odpowiedzi są niepoprawne w tym ujęciu?
- "pośrednich" – punkty pośrednie mogą być wyznaczane podczas tyczenia, ale nie są podstawową, zawsze wymaganą grupą punktów wynikającą z samej idei szkicu dokumentacyjnego łuku. Bezpośrednio z dokumentacji najpierw identyfikuje się punkty główne, a dopiero później (metodą obliczeniową lub pomiarową) wyznacza punkty pośrednie.
- "kierunkowych" – to określenie nie jest standardową, jednoznaczną kategorią punktów łuku kołowego w typowym nazewnictwie elementów łuku. Może się kojarzyć z kierunkami/stycznymi, ale pytanie dotyczy punktów, a nie kierunków.
- "hektometrowych" – to pojęcie wiąże się raczej z pikietażem (oznaczaniem odległości wzdłuż trasy, np. co 100 m), a nie z geometrią łuku kołowego jako taką. Nie jest to podstawowy zestaw punktów wynikający ze szkicu łuku.
Wskazówka egzaminacyjna: gdy w pytaniu pojawia się "szkic łuku kołowego", szukaj odpowiedzi dotyczącej punktów charakterystycznych łuku (bazowych), a dopiero w dalszej kolejności rozważaj punkty "po drodze" wynikające z dodatkowego podziału łuku.
