W automatyce kotłowej presostat steruje pracą palnika na podstawie ciśnienia (np. pary). Aby palnik nie załączał się i nie wyłączał "co chwilę" przy minimalnych wahaniach, stosuje się histerezę, czyli różnicę progów zadziałania.
W tym typie presostatu są dwie nastawy:
- P – nastawa ciśnienia wyłączenia (górny próg): po osiągnięciu tej wartości palnik zostaje wyłączony.
- Diff – nastawa różnicy ciśnień (histerezy): określa, o ile musi spaść ciśnienie poniżej P, aby palnik znów się włączył.
Dlatego obowiązuje zależność: ciśnienie włączenia = P − Diff, a ciśnienie wyłączenia równa się po prostu P.

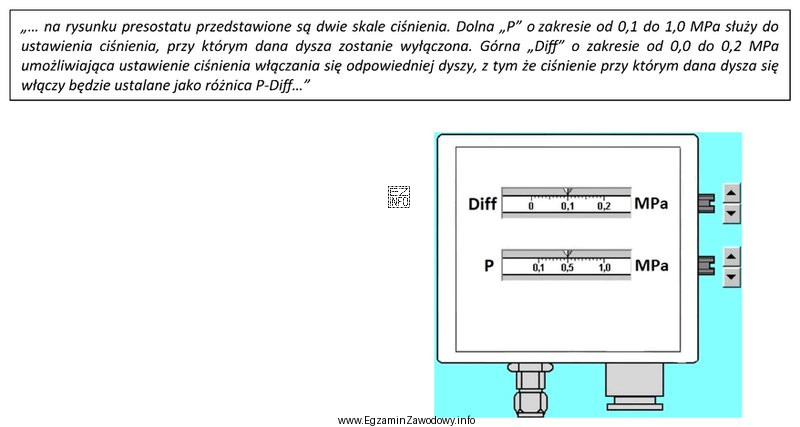

Z odczytu skali urządzenia: P = 0,5 MPa oraz Diff = 0,1 MPa. Wykonujemy jedno działanie:
0,5 MPa − 0,1 MPa = 0,4 MPa
To oznacza, że palnik włączy się przy spadku ciśnienia do 0,4 MPa, a wyłączy się przy wzroście do 0,5 MPa.
Dlaczego pozostałe propozycje są błędne?
- 0,1 MPa – to wartość nastawy Diff (histerezy), a nie próg włączenia palnika.
- 0,5 MPa – to wartość P, czyli ciśnienie wyłączenia, a nie włączenia.
- 0,6 MPa – taka wartość nie wynika z podanej zasady; pojawia się zwykle, gdy ktoś omyłkowo dodaje Diff do P.
Wskazówka egzaminacyjna: najpierw ustal, czy pytają o włączenie czy wyłączenie. "Wyłączenie" = P, "włączenie" = P − Diff.
