KWALIFIKACJA ELM1 - CZERWIEC 2019



PYTANIE NR 30.
Na podstawie zamieszczonych danych technicznych podaj oznaczenie przetwornika ciśnienia do współpracy z regulatorem o wejściu analogowym 4÷20 mA.

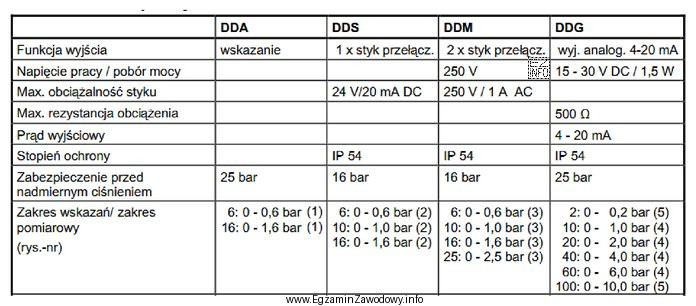

Ilustracja przedstawia tabelę z danymi technicznymi dotyczącymi przetworników ciśnienia, które są używane w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wejście analogowe 4–20 mA wymaga przetwornika z wyjściem prądowym w tym zakresie.
W zamieszczonych danych technicznych tylko oznaczenie DDG odpowiada przetwornikowi ciśnienia z sygnałem wyjściowym 4–20 mA, dlatego jest właściwe do współpracy z takim regulatorem.

Pełne wyjaśnienie:

Sygnał 4–20 mA jest jednym z najczęściej stosowanych standardów analogowych w automatyce przemysłowej. Regulator z wejściem 4–20 mA oczekuje, że czujnik (w praktyce: przetwornik ciśnienia) będzie generował prąd pętli proporcjonalny do mierzonej wielkości. Dlatego przy doborze urządzenia kluczowy jest parametr z karty katalogowej opisany jako typ wyjścia: "4–20 mA", "wyjście prądowe" lub równoważne oznaczenie producenta.

Odpowiedź "DDG" jest poprawna, ponieważ w dołączonych danych technicznych właśnie ten wariant jest wskazany jako przeznaczony do współpracy z wejściem prądowym 4–20 mA. Pozostałe oznaczenia nie spełniają wymogu typu sygnału (mogą dotyczyć np. innego standardu analogowego, innego sposobu transmisji albo innej wersji wykonania).

  • Odpowiedź "DDS" jest nieprawidłowa, gdy w danych technicznych nie ma dla niej wyjścia 4–20 mA lub jest przypisany inny standard sygnału. Typowym błędem jest uznanie, że "prawie każde" urządzenie ma 4–20 mA bez sprawdzenia tabeli.
  • Odpowiedź "DDM" jest nieprawidłowa, jeśli odpowiada wersji o innym wyjściu (np. napięciowym) albo innej funkcji. To częsty błąd wynikający z podobieństwa oznaczeń.
  • Odpowiedź "DDA" jest nieprawidłowa, jeżeli w danych producenta nie jest określona jako wariant 4–20 mA. W praktyce należy zawsze weryfikować "Output/Signal" w danych technicznych.

Wskazówka egzaminacyjna: najpierw odszukaj w danych technicznych wiersz "sygnał wyjściowy/wyjście", dopiero potem dopasuj do niego oznaczenie. Nie sugeruj się samym brzmieniem symbolu (różnice jednej litery często oznaczają inny typ wyjścia).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest sygnał 4–20 mA w automatyce przemysłowej?
To standard analogowej transmisji, w którym mierzona wielkość jest reprezentowana przez prąd w pętli: zwykle 4 mA oznacza początek zakresu, a 20 mA koniec. Rozwiązanie jest odporne na zakłócenia i spadki napięcia na przewodach, dlatego jest powszechne w pomiarach procesowych.
Dlaczego w przetwornikach ciśnienia często stosuje się wyjście 4–20 mA?
Pętla prądowa lepiej znosi zakłócenia elektromagnetyczne niż sygnały napięciowe oraz pozwala na pracę na dłuższych przewodach. Dodatkowo 4 mA jako dolna granica ułatwia wykrycie przerwy w obwodzie (np. 0 mA może oznaczać awarię).
Jak rozpoznać w danych technicznych, że przetwornik ma wyjście 4–20 mA?
W karcie katalogowej szukaj pozycji typu Output, Signal lub wyjście. Poprawny wariant będzie opisany jako "4–20 mA", "wyjście prądowe" albo równoważnym zapisem producenta. Nie wystarczy podobieństwo symbolu — liczy się parametr.
Jakie są typowe alternatywy dla 4–20 mA na wyjściu przetwornika?
Często spotkasz sygnały napięciowe (np. 0–10 V, 1–5 V) oraz interfejsy cyfrowe (zależnie od urządzenia). Alternatywy mogą być dobre w prostych aplikacjach, ale przy dłuższych trasach kablowych i zakłóceniach zwykle wygrywa 4–20 mA.
Czy każde wejście analogowe regulatora współpracuje z 4–20 mA?
Nie. Wejścia analogowe mogą być prądowe lub napięciowe, czasem konfigurowalne. Przed doborem czujnika trzeba potwierdzić w dokumentacji regulatora, że wejście jest 4–20 mA (lub że można je tak ustawić). Zły typ sygnału da błędny pomiar albo brak odczytu.
Jakie błędy najczęściej popełnia się przy doborze przetwornika do 4–20 mA?
Najczęstsze to: sugerowanie się samym oznaczeniem modelu zamiast parametrem "wyjście", pomylenie 4–20 mA z 0–10 V, oraz pominięcie wymagań zasilania pętli. Warto zawsze sprawdzić typ wyjścia, zakres pomiarowy i wymagane napięcie zasilania.
Jak sprawdzić w praktyce, czy przetwornik daje sygnał 4–20 mA?
Można zmierzyć prąd w pętli miernikiem ustawionym na pomiar prądu (włączonym szeregowo) albo użyć wejścia analogowego/kalibratora. Przy znanym ciśnieniu prąd powinien mieścić się w zakresie 4–20 mA i zmieniać się proporcjonalnie do zmiany ciśnienia.
Dlaczego 4 mA jest dolną granicą, a nie 0 mA?
Dolne 4 mA tworzy tzw. "żywe zero". Dzięki temu 0 mA może jednoznacznie wskazywać usterkę (np. przerwę przewodu, brak zasilania przetwornika). Ułatwia to diagnostykę i zwiększa bezpieczeństwo działania układów automatyki.
Jakie informacje poza typem wyjścia trzeba sprawdzić w danych technicznych przetwornika?
Poza wyjściem 4–20 mA sprawdza się zakres pomiarowy ciśnienia, dokładność, wymagane zasilanie, rodzaj przyłącza procesowego, odporność środowiskową (temperatura, stopień ochrony) oraz ewentualne funkcje dodatkowe. To zapobiega doborowi "pasującego sygnałem", ale niepasującego procesowo.
Jak przygotować się do zadań z doboru czujników na egzaminie automatyka?
Ćwicz czytanie tabel z kart katalogowych: zakres, typ wyjścia, zasilanie, oznaczenia wariantów. W zadaniach najpierw zaznacz wymaganie (tu: wejście 4–20 mA), potem wyszukaj w danych parametr wyjścia i dopasuj symbol urządzenia. Unikniesz strzałów "po literach".
info

To pytanie poprawnie rozwiązuje 48% zdających egzamin. trudne
