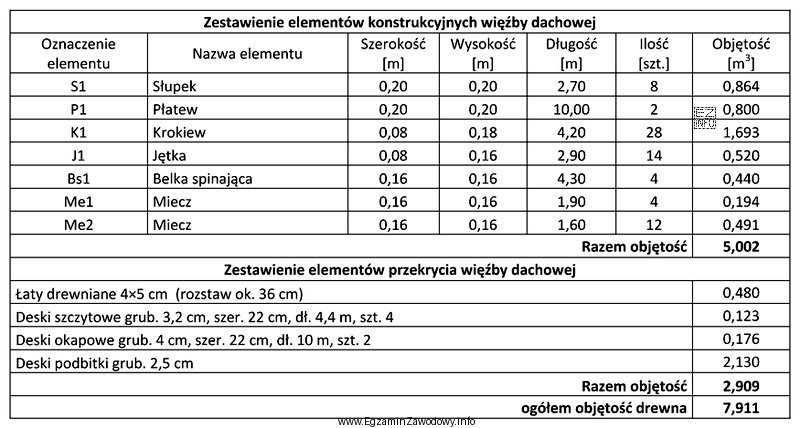

Zadanie sprawdza umiejętność czytania zestawienia drewna (zestawienia materiałowego) dla więźby dachowej. Kluczowe jest, aby nie kierować się samą nazwą elementu ani jego symbolem, tylko warunkiem: przekrój 200×200 mm.
Poprawne postępowanie jest zawsze takie samo:
- W zestawieniu (tabeli) odnajdź kolumnę z przekrojem/formatką i odfiltruj tylko pozycje 200×200 mm.
- Dla każdej znalezionej pozycji odczytaj liczbę sztuk (nie długość, nie objętość i nie liczbę metrów bieżących).
- Zapisz wynik w formie wymaganej w odpowiedziach, zachowując symbole pozycji i przypisane im ilości.
Odpowiedź "P1 – 2 sztuki, S1 – 8 sztuk." jest poprawna, ponieważ wskazuje dokładnie te pozycje z zestawienia, które mają przekrój 200×200 mm, oraz podaje ich właściwe ilości w sztukach.
Pozostałe odpowiedzi są niepoprawne typowo z jednego z poniższych powodów:
- Zawierają pozycję, która w zestawieniu nie ma przekroju 200×200 mm (pomylenie elementu o innym przekroju).
- Podają ilości odczytane z niewłaściwej kolumny lub dotyczące innego elementu (błąd w nawigacji po wierszach/kolumnach tabeli).
- Wskazują symbole elementów, które mogą występować w więźbie, ale w tym konkretnym zestawieniu nie spełniają warunku przekroju albo nie odpowiadają wymaganym pozycjom.
Wskazówka egzaminacyjna: przy zadaniach "na podstawie zestawienia" zawsze najpierw zaznacz w tabeli parametr kluczowy (tu: 200×200), a dopiero potem przepisuj symbole i ilości. To ogranicza pomyłki wynikające z podobieństwa oznaczeń.
