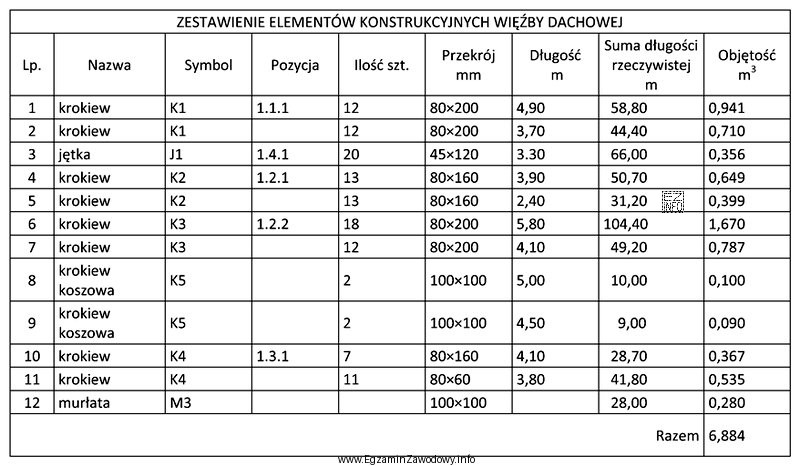

Zadanie sprawdza umiejętność odczytu danych z zestawienia elementów konstrukcyjnych (tabeli) dla więźby dachowej. Nie chodzi tu o obliczanie geometrii dachu, lecz o poprawne "wyłuskanie" z tabeli tych pozycji, które są krokwami o wskazanym przekroju.
Aby rozwiązać zadanie poprawnie, wykonuje się kolejno:
- odszukanie w zestawieniu wierszy dotyczących krokwi (zwykle oznaczonych symbolami typu K1, K2, K3),
- sprawdzenie w każdej z tych pozycji parametru przekrój i wybranie tylko tych, które mają 80×200 mm,
- zapisanie ilości sztuk dla wszystkich pasujących pozycji (czasem jest ich więcej niż jedna),
- porównanie z odpowiedziami i wybór tej, która obejmuje właściwe pozycje i liczby.
Odpowiedź "K1 – 24 sztuki, K3 – 30 sztuk." jest poprawna, ponieważ obejmuje komplet pozycji w zestawieniu odpowiadających przekrojowi 80×200 mm oraz właściwe ilości sztuk dla każdej z nich.
Dlaczego pozostałe odpowiedzi są błędne?
- Wariant z "K1 – 24 sztuki, K3 – 26 sztuk." zawiera zaniżoną liczbę dla K3, co jest typowym skutkiem odczytu z niewłaściwej kolumny albo pomylenia wiersza.
- Wariant z "K2 – 26 sztuk, K3 – 30 sztuk." podstawia inną pozycję (K2) zamiast K1; to częsty błąd wynikający z podobieństwa oznaczeń.
- Wariant z "K3 – 30 sztuk, K4 – 18 sztuk." pomija jedną z właściwych pozycji i zastępuje ją inną (K4), co zwykle wynika z nieuwzględnienia wszystkich wierszy o tym samym przekroju.
Wskazówka egzaminacyjna: zawsze filtruj zestawienie po dwóch kryteriach naraz (rodzaj elementu + przekrój), a dopiero potem przepisuj ilości. Zmniejsza to ryzyko pomyłki między K1/K2/K3.
