PYTANIE NR 39.
Na przedstawionym fragmencie instalacji monitoringu sygnał z kamery B? można lokalnie oglądać na komputerze. Rejestrator jednak sygnalizuje brak takiego sygnału. Wskaż prawdopodobnie uszkodzone połączenie kablowe.

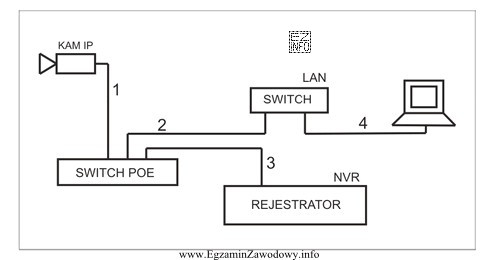

Ilustracja przedstawia schemat instalacji monitoringu wizyjnego, który jest częścią pytania egzaminacyjnego z kwalifikacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Skoro obraz z kamery można oglądać lokalnie na komputerze, to kamera oraz odcinek toru potrzebny do tego podglądu działają. Komunikat rejestratora o braku sygnału sugeruje usterkę w tej części okablowania, która jest wymagana do doprowadzenia sygnału do rejestratora, a nie do lokalnego podglądu. Zgodnie z kluczem jest to połączenie oznaczone "3".

Pełne wyjaśnienie:

W tego typu zadaniach kluczowa jest analiza toru sygnałowego i wskazanie odcinka, który różni się dla dwóch scenariuszy: (1) lokalny podgląd na komputerze działa, (2) rejestrator zgłasza brak sygnału z tej samej kamery.

  • Wniosek z lokalnego podglądu: skoro obraz jest dostępny lokalnie, kamera wytwarza sygnał, a co najmniej część okablowania/połączeń koniecznych do dotarcia sygnału do punktu lokalnego jest sprawna. Zmniejsza to prawdopodobieństwo uszkodzenia samej kamery lub wspólnego fragmentu toru.
  • Wniosek z komunikatu rejestratora: brak sygnału na rejestratorze wskazuje na problem w gałęzi/odcinku, który doprowadza sygnał do rejestratora (np. przewód, złącze, przejściówka, wejście/patch, element pośredniczący), albo na błędne zestawienie połączeń.

Poprawna odpowiedź "3" oznacza zatem (w kontekście dołączonego schematu) to połączenie kablowe, które należy do trasy sygnału prowadzącej do rejestratora, a nie jest warunkiem koniecznym dla samego lokalnego oglądania obrazu na komputerze.

Dlaczego pozostałe odpowiedzi są typowo błędne w takim rozumowaniu?

  • Wskazanie połączenia, które jest wspólne dla obu dróg (lokalnej i do rejestratora), kłóci się z faktem, że lokalny podgląd działa.
  • Wskazanie odcinka dotyczącego zasilania również nie pasuje, bo przy braku zasilania kamera zwykle nie dostarczałaby obrazu lokalnie.
  • Wskazanie połączenia niezwiązanego z doprowadzeniem sygnału do wejścia rejestratora nie tłumaczy komunikatu "brak sygnału" na rejestratorze.

Wskazówka egzaminacyjna: najpierw zaznacz na schemacie elementy wspólne dla obu ścieżek, potem odszukaj elementy występujące tylko w ścieżce do rejestratora. To najczęściej daje jedną, jednoznaczną odpowiedź.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Najczęściej oznacza to, że kamera generuje obraz, ale sygnał nie dociera do wejścia rejestratora. Szukaj uszkodzenia w odcinku okablowania lub połączeniach, które są potrzebne do trasy "kamera → rejestrator", a niekoniecznie do lokalnego podglądu.
W pierwszej kolejności porównaj na schemacie dwie ścieżki: do komputera i do rejestratora. Następnie sprawdź połączenia unikalne dla toru do rejestratora (złącza, przejściówki, rozdzielacze). To zwykle najszybciej zawęża miejsce usterki.
Bo jest to "test funkcjonalny" kamery i części okablowania. Skoro obraz jest widoczny lokalnie, to mniej prawdopodobne staje się uszkodzenie kamery lub wspólnego fragmentu toru. Diagnostykę warto wtedy skupić na gałęzi prowadzącej do rejestratora.
Najczęściej problemy pojawiają się na złączach (poluzowanie, korozja, zły zacisk), w miejscach zagięć przewodu, na przejściach przez przepusty oraz w punktach łączenia (łączówki, beczki, patchpanele). W zadaniach egzaminacyjnych to zwykle te elementy odpowiadają za brak sygnału.
Jeśli jakikolwiek odbiornik pokazuje obraz z tej kamery, to kamera i odcinek wspólny toru zwykle działają. Wtedy uszkodzenie częściej dotyczy odgałęzienia do drugiego odbiornika. Gdy nikt nie widzi obrazu, wtedy podejrzenie pada na kamerę lub wspólny odcinek.
Może, ale zwykle wtedy kamera nie działa w ogóle, więc lokalny podgląd również by nie działał. Dlatego w zadaniach z informacją o działającym obrazie lokalnym bardziej logiczne jest podejrzewanie toru sygnałowego do rejestratora niż zasilania.
Częsty błąd to wskazanie elementu "pierwszego od kamery" bez analizy, że lokalny podgląd działa. Inny błąd to mylenie toru zasilania z torem sygnału. Pomaga metoda: zaznacz elementy wspólne dla obu dróg, a potem wybierz element występujący tylko w drodze do rejestratora.
Traktuj numery jak odcinki przewodów lub złącza. Prześledź kolejno przepływ sygnału od kamery do komputera (działa) i od kamery do rejestratora (nie działa). Odcinek, który występuje tylko w drugim przebiegu, jest najbardziej podejrzany jako "prawdopodobnie uszkodzony".
Gdy przewód jest wpięty w niewłaściwe wejście/wyjście, zastosowano złą przejściówkę lub pomylono strony łączenia. Objaw może być identyczny jak przy przerwaniu żyły. Dlatego na egzaminie ważne jest śledzenie zgodności kierunku i funkcji połączeń na schemacie.
Ćwicz czytanie schematów i rozpoznawanie torów: zasilania, sygnału wideo/sieci oraz połączeń pośrednich. Rozwiązuj zadania "działa tu, nie działa tam", bo uczą zawężania usterki do elementu różnicującego ścieżki. Dodatkowo powtarz typowe złącza i miejsca awarii.
