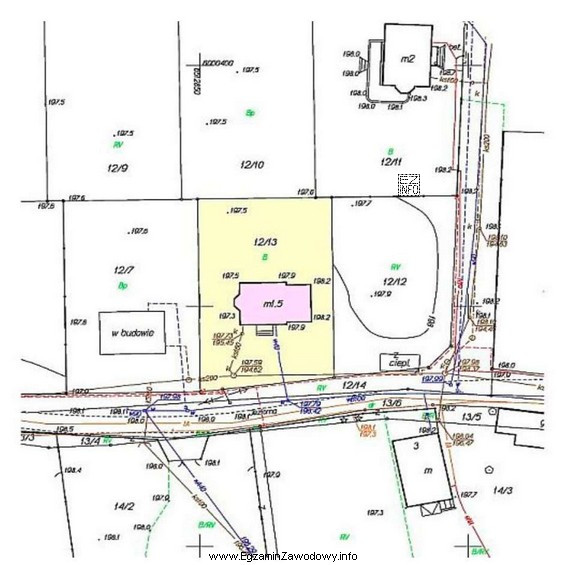

Mapa inwentaryzacji powykonawczej służy do przedstawienia rzeczywiście zrealizowanych obiektów i elementów uzbrojenia po zakończeniu robót. W praktyce geodezyjnej kluczowe jest rozpoznanie, co dokładnie zostało pomierzone i wykazane na fragmencie mapy: czy jest to tylko obiekt kubaturowy, tylko przewody, czy oba te zakresy łącznie.
Odpowiedź "przyłącza i obiekt budowlany." jest właściwa wtedy, gdy na fragmencie mapy można jednocześnie wskazać:
- obiekt budowlany (np. obrys/ kontur budynku lub innego obiektu),
- przyłącza (odcinki przewodów doprowadzające media do obiektu, zwykle prowadzone od sieci do punktu włączenia/obsługi obiektu).
Dlaczego pozostałe odpowiedzi są błędne?
- "sieć uzbrojenia terenu." – to pojęcie jest szersze i odnosi się do przebiegu sieci (np. wodociągowej, kanalizacyjnej, gazowej) jako infrastruktury w terenie. Na mapie można mieć pokazane tylko fragmenty sieci, ale jeśli dodatkowo widoczny jest obiekt budowlany i odcinki doprowadzające do niego, to nie opisuje to pełnego obrazu z pytania.
- "tylko obiekt budowlany." – jest niepoprawne, gdy oprócz obrysu obiektu przedstawiono również przewody/odcinki doprowadzeń. Taki błąd wynika często z patrzenia wyłącznie na symbolikę obiektu kubaturowego.
- "tylko przyłącza." – jest niepoprawne, gdy na fragmencie mapy widoczny jest również obiekt budowlany. To typowa pomyłka przy skupieniu się na uzbrojeniu i pominięciu elementów sytuacyjnych.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi zrób "szybki skan" mapy: najpierw szukaj obiektów kubaturowych (kontury), potem uzbrojenia (linie/symbole), a na końcu oceń relację: czy przewody są częścią sieci, czy stanowią przyłącza prowadzące do konkretnego obiektu.
