PYTANIE NR 2.

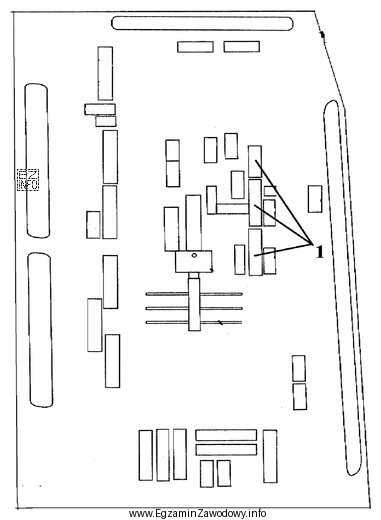

Na przedstawionym planie sytuacyjnym wiertni cyfrą 1 oznaczono zbiorniki
Ilustracja przedstawia plan sytuacyjny wiertni, co jest związane z kwalifikacją zawodową TECHNIK WIERTNIK - KWALIFIKACJA M34.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zbiorniki płuczkowe są elementem obiegu płuczki wiertniczej i służą do magazynowania oraz przygotowania płuczki (mieszanie, korekty parametrów, sedymentacja). Na planach sytuacyjnych i technologicznych wiertni oznaczenie takiego węzła jest typowe dla strefy obiegu płuczkowego, a nie dla paliwa, zrzutów czy wody.

Pełne wyjaśnienie:

Na wiertni płuczka wiertnicza krąży w obiegu płuczkowym: jest tłoczona do otworu, wynosi zwierciny na powierzchnię, a następnie po oczyszczeniu wraca do układu magazynowania i przygotowania. Kluczowym elementem tego układu są zbiorniki płuczkowe, w których płuczka jest gromadzona, mieszana i kondycjonowana.

Odpowiedź "płuczkowe" jest właściwa, ponieważ zbiorniki tego typu są bezpośrednio związane z procesem wiercenia: umożliwiają utrzymanie wymaganej objętości płynu w obiegu, przygotowanie dodatków, stabilizację parametrów oraz współpracę z urządzeniami oczyszczania (np. sitami, odmulaczami) i pompami płuczkowymi.

Pozostałe odpowiedzi są typowymi "pułapkami":

  • "zrzutowe" dotyczą odbioru/retencji cieczy kierowanych do zrzutu lub do dalszego zagospodarowania, a nie podstawowego magazynowania płuczki roboczej w obiegu.
  • "paliwowe" służą do składowania paliw dla agregatów i maszyn; są elementem zaplecza energetyczno-logistycznego, zwykle lokalizowanym i oznaczanym odrębnie ze względu na bezpieczeństwo pożarowe.
  • "na wodę" odnoszą się do wody technologicznej lub gospodarczej; choć woda może być składnikiem płuczki, zbiornik wody nie pełni roli zbiornika płuczkowego (inne przeznaczenie, wymagania i włączenie w instalację).

Na egzaminie warto kojarzyć: płuczka → obieg → zbiorniki płuczkowe → przygotowanie i magazynowanie płynu roboczego. Jeżeli pytanie odwołuje się do planu, zawsze analizuj strefę technologicznego obiegu płuczki zamiast kierować się ogólnymi skojarzeniami z "jakimkolwiek zbiornikiem".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Zbiorniki płuczkowe to zbiorniki stanowiące część obiegu płuczki wiertniczej. Służą do magazynowania płuczki, jej mieszania i kondycjonowania (np. korekty gęstości i lepkości) oraz do zapewnienia ciągłości tłoczenia płynu do otworu.
Bez zbiorników płuczkowych trudno utrzymać stałą objętość i parametry płuczki w obiegu. To w nich przygotowuje się płyn roboczy, wprowadza dodatki i stabilizuje pracę pomp. Ułatwiają też organizację oczyszczania płuczki na powierzchni.
Zbiorniki płuczkowe są powiązane z instalacją obiegu płuczki (linie technologiczne, urządzenia oczyszczania, pompy płuczkowe). Zbiorniki na wodę zwykle należą do zaplecza wodnego/technologicznego. Na planie szukaj kontekstu: sąsiedztwa sit, odmulaczy i pomp.
Zbiorniki zrzutowe wiążą się z gromadzeniem cieczy kierowanych do zrzutu lub do dalszego zagospodarowania, a nie z podstawowym obiegiem płuczki roboczej. Na dokumentacji mogą być wydzielone z uwagi na wymagania środowiskowe i organizację gospodarki odpadami.
Nie, zbiorniki paliwowe należą do zaplecza energetyczno-logistycznego (zasilanie agregatów, maszyn). Mogą być ważne dla pracy wiertni, ale nie są elementem obiegu płuczki. Na planach często są oznaczane osobno ze względu na zasady bezpieczeństwa pożarowego.
Najczęściej są to pompy płuczkowe, urządzenia mieszania (mieszalniki/leje zasypowe), a także urządzenia oczyszczania płuczki (np. sita wibracyjne i inne stopnie separacji). W praktyce zbiorniki są częścią całego "mud system" na powierzchni.
Częsty błąd to zgadywanie bez analizy kontekstu na rysunku: wybór "na wodę" albo "paliwowe", bo to brzmi znajomo. Drugi błąd to mylenie pojęć (płuczka vs woda) i nieuwzględnianie, że płuczka ma własny, wydzielony obieg technologiczny.
Najlepiej pracować na wielu przykładach schematów: obieg od zbiorników, przez pompy, do otworu i z powrotem przez oczyszczanie. Warto robić własne notatki strzałkami przepływu i podpisywać funkcje: magazynowanie, mieszanie, oczyszczanie, tłoczenie.
Osobne zbiorniki na wodę stosuje się m.in. do wody technologicznej i gospodarczej oraz do przygotowania płynów. Woda może być używana do sporządzania płuczki, ale zbiornik wody nie zastępuje zbiorników płuczkowych, które pracują w stałym obiegu płynu roboczego.
Najpierw ustal, do jakiej strefy na planie należy oznaczenie: obieg płuczki, zaplecze paliwowe, gospodarka wodna czy strefa zrzutu/odpadów. Potem dopasuj funkcję elementu do procesu wiercenia. Unikaj kierowania się wyłącznie nazwą bez kontekstu instalacji.
info

Około 40% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że zbiorniki płuczkowe są elementem obiegu płuczki wiertniczej i służą do magazynowania oraz przygotowania płuczki (mieszanie, korekty parametrów, sedymentacja).
