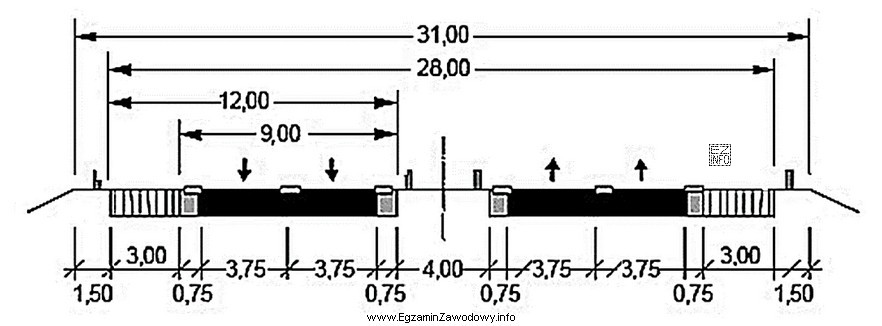

W zadaniach z przekrojami poprzecznymi dróg kluczowe jest zrozumienie, co obejmuje wskazany parametr. Szerokość korony drogi to wymiar liczony w poziomie między skrajnymi krawędziami korony, czyli po wierzchu konstrukcji/ukształtowania terenu, a nie tylko "sama jezdnia".
Aby poprawnie wyznaczyć szerokość korony z przekroju:
- odnajdź na rysunku skrajne granice korony (tam, gdzie kończy się korona, a zaczynają skarpy lub rowy),
- zidentyfikuj elementy leżące w tym zakresie (np. jezdnie, pobocza, pas dzielący – dokładnie te, które są zwymiarowane w obrębie korony),
- zsumuj podane na rysunku szerokości tych elementów.
W tym zadaniu prawidłowa wartość wynika właśnie z takiego sumowania wymiarów pokazanych na przekroju i daje 31,00 m.
Dlaczego pozostałe propozycje są błędne? Wartości typu 12,00 m lub 9,00 m często odpowiadają pojedynczym elementom (np. pasowi ruchu, jezdni w jednym kierunku albo fragmentowi przekroju), więc są typowym skutkiem pomylenia "korony" z "jezdnią" lub odczytania tylko części wymiarów. Z kolei 28,00 m bywa efektem pominięcia jednego z elementów skrajnych (np. pobocza) albo błędu w dodawaniu/odczycie jednej liczby z rysunku.
Wskazówka egzaminacyjna: zanim zaczniesz dodawać, zaznacz ołówkiem na przekroju (w myślach) odcinek, który ma być liczony jako korona. To zmniejsza ryzyko, że pominiesz element albo policzysz coś spoza korony.
