KWALIFIKACJA BUD22 - STYCZEŃ 2023

PYTANIE NR 17.

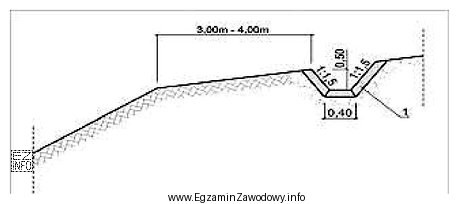

Na przedstawionym rysunku cyfrą 1 oznaczono uszczelnienie dna i skarp rowu stokowego chroniącego korpus drogi przed wodami opadowymi. Który czynnik należy wziąć pod uwagę, dobierając rodzaj tego uszczelnienia?
Ilustracja przedstawia przekrój poprzeczny rowu stokowego, który jest elementem infrastruktury drogowej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rodzaj uszczelnienia (umocnienia) dna i skarp rowu dobiera się przede wszystkim do warunków przepływu, a te silnie zależą od spadku podłużnego.
Im większy spadek, tym większa prędkość wody i ryzyko rozmywania, więc potrzeba trwalszego zabezpieczenia.

Pełne wyjaśnienie:

W rowie stokowym odprowadzającym wody opadowe kluczowym zagrożeniem dla dna i skarp jest erozja hydrauliczna, czyli rozmywanie materiału gruntu przez płynącą wodę. Dobierając uszczelnienie/umocnienie (np. rozwiązania biologiczne, elementy prefabrykowane, okładziny), trzeba przede wszystkim ocenić, jak "agresywnie" będzie płynęła woda.

Parametrem, który najsilniej wpływa na energię strumienia, jest spadek rowu. Przy większym spadku rośnie składowa siły ciężkości działająca w kierunku przepływu, co zwykle przekłada się na większą prędkość wody, a w konsekwencji na większe ryzyko: rozmycia dna, podcięcia skarp, tworzenia wyrw oraz wynoszenia urobku. Dlatego to spadek jest czynnikiem, który należy wziąć pod uwagę przy doborze rodzaju uszczelnienia.

Pozostałe odpowiedzi opisują wymiary geometryczne, które mogą wpływać na pojemność koryta i warunki przepływu, ale nie są tak rozstrzygające przy samym doborze uszczelnienia:

  • Długość rowu sama w sobie nie mówi, czy prędkości będą niszczące; długi rów o małym spadku może nie wymagać ciężkiego umocnienia, a krótki o dużym spadku może wymagać.
  • Głębokość rowu wpływa na przekrój i rezerwę na wodę, lecz nie determinuje bezpośrednio ryzyka rozmywania tak jak spadek (energia przepływu).
  • Szerokość dna rowu kształtuje przekrój hydrauliczny, ale bez informacji o spadku i prędkości nie przesądza o koniecznym typie uszczelnienia.

Na egzaminie warto zapamiętać regułę: dobór umocnienia rowu najczęściej wynika z ryzyka erozji, a ryzyko erozji rośnie wraz ze spadkiem i prędkością przepływu. W praktyce analizuje się też m.in. rodzaj gruntu, natężenie odpływu i warunki utrzymania, jednak w tym pytaniu wskazany jest czynnik najbardziej podstawowy i rozstrzygający.

Dodatkowe pytania

Dodatkowe pytania (FAQ):

Rów stokowy to rów odwadniający wykonywany wzdłuż skarpy lub u podnóża terenu, aby przechwycić i odprowadzić wody opadowe oraz roztopowe.

Jego zadaniem jest ograniczenie dopływu wody do korpusu drogi i zmniejszenie ryzyka podmycia oraz rozmywania skarp.

Spadek decyduje o tym, jak łatwo woda "nabiera prędkości" podczas spływu. Im większy spadek, tym większa energia przepływu i większe ryzyko erozji dna oraz skarp.

Dlatego przy dużych spadkach zwykle potrzebne jest trwalsze uszczelnienie/umocnienie.

Najczęstsze skutki to rozmycie dna, osuwanie lub podcinanie skarp, powstawanie wyrw i odkładanie rumowiska. To może zmniejszyć drożność rowu i powodować zalewanie korpusu drogi.

W praktyce prowadzi to do częstszych napraw i pogorszenia bezpieczeństwa odwodnienia.

Długość rowu bywa istotna organizacyjnie i eksploatacyjnie, ale sama nie przesądza o koniecznym typie uszczelnienia.

O rozmywaniu bardziej decydują warunki hydrauliczne (np. spadek i wynikająca z niego prędkość), a nie to, czy rów ma 50 m czy 200 m.

W praktyce liczą się m.in. rodzaj gruntu (odporność na rozmywanie), przewidywane natężenie odpływu po opadach, stan roślinności, lokalne przewężenia oraz przeszkody w korycie.

Na egzaminie często jednak wskazuje się spadek jako parametr podstawowy, bo silnie wpływa na prędkość przepływu.

W kontekście rowów przydrożnych "uszczelnienie" często oznacza umocnienie lub wyłożenie powierzchni, aby ograniczyć niszczenie gruntu przez wodę.

Może to być rozwiązanie biologiczne (np. darń) albo techniczne (np. elementy betonowe) – dobór zależy od warunków przepływu.

Mocniejsze umocnienie jest zwykle potrzebne, gdy woda może płynąć szybko i powodować rozmywanie, np. przy dużych spadkach, w miejscach koncentracji odpływu lub tam, gdzie grunt jest podatny na erozję.

Roślinność może być niewystarczająca przy intensywnych przepływach po ulewach.

Typowy błąd to wybór parametrów "widocznych" w przekroju (głębokość, szerokość) zamiast parametru wpływającego na energię przepływu. Drugi błąd to utożsamianie uszczelnienia tylko z ograniczeniem przesiąku, a pomijanie funkcji przeciwerozyjnej.

Warto myśleć: spadek → prędkość → erozja.

Wskazówką są sformułowania o ochronie korpusu drogi przed wodami opadowymi oraz o uszczelnieniu dna i skarp rowu. To sugeruje, że problemem jest trwałość rowu przy przepływie.

W takich zadaniach najczęściej kluczowy jest parametr wpływający na prędkość i rozmywanie, czyli spadek.

Najlepiej łączyć teorię z praktyką: powtórz funkcje elementów odwodnienia (rowy, przepusty, wyloty), a potem przećwicz scenariusze "co dobierasz i od czego to zależy".

W zadaniach o umocnieniach zapamiętaj zależność: większy spadek zwykle wymaga trwalszego zabezpieczenia przed erozją.

info

To pytanie poprawnie rozwiązuje 50% zdających egzamin. trudne

Materiały:

  • Podręczniki i skrypty z zakresu odwodnienia dróg oraz rowów przydrożnych
  • Materiały dydaktyczne dotyczące erozji hydraulicznej i umocnień przeciwerozyjnych
  • Instrukcje/wytyczne zarządców dróg dotyczące utrzymania i umacniania rowów (jeśli dostępne w nauczaniu)
