PYTANIE NR 8.

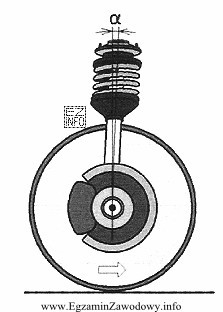

Na przedstawionym rysunku symbolem α oznaczono
Ilustracja przedstawia schematyczny rysunek części układu kierowniczego pojazdu, prawdopodobnie związanego z mechanizmem
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
"Kąt wyprzedzenia sworznia zwrotnicy" (caster) to kąt nachylenia osi zwrotnicy w płaszczyźnie wzdłużnej pojazdu. Wpływa na samoczynny powrót kół do jazdy na wprost i stabilność kierunkową. Nie jest tym samym co pochylenie koła (camber) ani pochylenie sworznia w płaszczyźnie poprzecznej (KPI/SAI).

Pełne wyjaśnienie:

Kąt wyprzedzenia sworznia zwrotnicy (często nazywany też caster) opisuje pochylenie osi zwrotnicy/osi obrotu koła w płaszczyźnie wzdłużnej pojazdu. Jest to jeden z kluczowych parametrów geometrii układu kierowniczego i zawieszenia.

Dlaczego odpowiedź "kąt wyprzedzenia sworznia zwrotnicy" jest właściwa? Ponieważ na typowych schematach geometrii oznaczenie kątem w płaszczyźnie wzdłużnej odnosi się do tego, czy oś zwrotnicy jest "wyprzedzona" lub "opóźniona" względem punktu styku koła z podłożem. Ten parametr odpowiada m.in. za efekt samocentrowania kierownicy (tendencję do powrotu kół do położenia na wprost) oraz stabilność podczas jazdy na wprost.

Dlaczego pozostałe odpowiedzi są błędne w tym kontekście:

  • "Kąt pochylenia koła" dotyczy nachylenia płaszczyzny koła w płaszczyźnie poprzecznej (widok od przodu/tyłu). Wpływa głównie na kontakt opony z nawierzchnią i zużycie bieżnika, a nie jest opisem osi zwrotnicy wzdłużnie.
  • "Kąt pochylenia sworznia zwrotnicy" (często spotykany jako KPI/SAI) również rozpatruje się zasadniczo w płaszczyźnie poprzecznej i dotyczy nachylenia osi zwrotnicy względem pionu w widoku od przodu. To inny parametr niż wyprzedzenie.
  • "Kąt skrętu koła" to bieżące wychylenie koła podczas skręcania (wynik pracy układu kierowniczego), a nie stały parametr geometrii osi zwrotnicy.

Wskazówka egzaminacyjna: gdy na rysunku kąt odnosi się do osi zwrotnicy i jest pokazany w ujęciu "z boku" (płaszczyzna wzdłużna), myśl o wyprzedzeniu sworznia. Gdy widok jest "od przodu", rozważ pochylenie koła lub pochylenie sworznia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest kąt wyprzedzenia sworznia zwrotnicy?
To kąt nachylenia osi zwrotnicy (osi obrotu koła) w płaszczyźnie wzdłużnej pojazdu. W praktyce wpływa na stabilność jazdy na wprost i samoczynny powrót kierownicy po skręcie. W diagnostyce geometrii bywa opisywany jako caster.
Jak odróżnić wyprzedzenie sworznia od pochylenia sworznia na rysunku?
Spójrz na płaszczyznę, w której pokazano kąt. Jeśli kąt jest widoczny w ujęciu "z boku" (płaszczyzna wzdłużna), zwykle chodzi o wyprzedzenie sworznia. Jeśli ujęcie jest "od przodu" (płaszczyzna poprzeczna), częściej dotyczy pochylenia sworznia (KPI/SAI).
Dlaczego kąt wyprzedzenia sworznia wpływa na powrót kierownicy?
Wyprzedzenie powoduje powstawanie momentu samocentrującego podczas toczenia się koła. Dzięki temu po skręcie układ dąży do ustawienia kół na wprost. Zbyt małe wyprzedzenie może dawać "nerwowe" prowadzenie, a zbyt duże zwiększać siłę potrzebną do skrętu.
Co to jest kąt pochylenia koła i czym różni się od wyprzedzenia?
Kąt pochylenia koła (camber) opisuje nachylenie koła względem pionu w widoku od przodu/tyłu. Wyprzedzenie sworznia (caster) dotyczy natomiast osi zwrotnicy w widoku z boku. Pomylenie tych parametrów to częsty błąd, bo oba są podawane w stopniach na wydruku geometrii.
Czy kąt skrętu koła to parametr geometrii kół?
Nie w tym samym sensie co caster/camber/toe. Kąt skrętu koła opisuje aktualne wychylenie kół podczas manewru (praca układu kierowniczego), a nie stałe ustawienie elementów zawieszenia. Na stanowisku do geometrii może być mierzony, ale służy innym testom niż stałe kąty ustawienia.
Jakie objawy może dawać nieprawidłowe wyprzedzenie sworznia?
Typowe objawy to gorsza stabilność jazdy na wprost, słabszy powrót kierownicy po skręcie albo konieczność ciągłej korekty toru jazdy. W skrajnych przypadkach może pojawić się "pływanie" auta. Diagnozę zawsze łączy się z kontrolą innych kątów i stanu elementów zawieszenia.
Kiedy po naprawie zawieszenia trzeba sprawdzić kąt wyprzedzenia sworznia?
Po wymianie elementów mających wpływ na położenie zwrotnicy i wahaczy, np. po naprawach po kolizji, wymianie wahacza, sanek, amortyzatora/kolumny McPhersona lub tulei. Zmiana położenia punktów mocowania może zmienić wyprzedzenie, nawet jeśli zbieżność była wcześniej ustawiona.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu kąta α na schemacie?
Najczęstsze pomyłki wynikają z mylenia płaszczyzn: uczeń widzi "kąt" i wybiera pochylenie koła, choć rysunek jest w widoku bocznym. Drugi błąd to zrównanie wyprzedzenia sworznia z pochyleniem sworznia (KPI/SAI), bo oba dotyczą osi zwrotnicy, ale w innym ujęciu.
Jak na wydruku z geometrii kół rozpoznać wyprzedzenie sworznia?
Na wydrukach z urządzeń do geometrii zwykle występuje pozycja opisana jako caster lub "wyprzedzenie sworznia". Jest podawane osobno dla lewego i prawego koła. Warto zwrócić uwagę na dopuszczalny zakres producenta i różnicę L/P, bo asymetria może dawać ściąganie.
Czy da się ustawić wyprzedzenie sworznia tak jak zbieżność?
Zależy od konstrukcji zawieszenia. W wielu autach zbieżność reguluje się standardowo, a wyprzedzenie może być ograniczone konstrukcyjnie lub regulowane tylko w niektórych rozwiązaniach (np. przez mimośrody, podkładki, przesunięcia sanek). Jeśli nie ma regulacji, trzeba szukać przyczyny w uszkodzeniach lub zużyciu.
