PYTANIE NR 7.

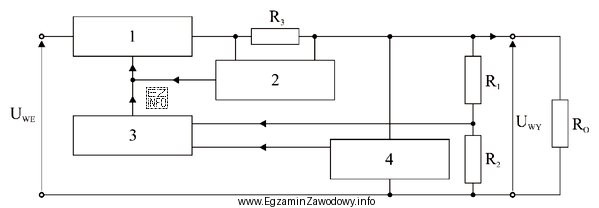

Na przedstawionym schemacie blokowym szeregowego stabilizatora napięcia dopasuj cyfry do opisów bloków.
A.
1 - Źródło napięcia odniesienia, 2 - Wzmacniacz błędu, 3 - Układ zabezpieczający, 4 - Układ regulacyjny.
B.
1 - Układ regulacyjny, 2 - Wzmacniacz błędu, 3 - Układ zabezpieczający, 4 - Źródło napięcia odniesienia.
C.
1 - Układ regulacyjny, 2 - Układ zabezpieczający, 3 - Wzmacniacz błędu, 4 - Źródło napięcia odniesienia.
D.
1 - Źródło napięcia odniesienia, 2 - Układ zabezpieczający, 3 - Wzmacniacz błędu, 4 - Układ regulacyjny.
Zostaw bez odpowiedzi
Wyjaśnienie poprawnej odpowiedzi:
Analizując schemat blokowy, blok 1 jest pierwszym elementem w ścieżce przetwarzania sygnału i odpowiada za regulację napięcia, co jest typową funkcją układu regulacyjnego. Blok 2 odbiera sygnał z bloku 1 i z bloku 3, co sugeruje jego rolę w zabezpieczaniu układu przed nieprawidłowymi warunkami pracy. Blok 3, odbierający sygnały z bloków 1 i 4 oraz wpływający na blok 2, pełni funkcję wzmacniacza błędu, który wzmacnia różnicę między wartością rzeczywistą a pożądaną. Blok 4 dostarcza stałe napięcie odniesienia, co jest kluczowe dla działania wzmacniacza błędu.
