W instalacji ciepłej wody użytkowej wzrost temperatury powoduje zwiększenie objętości wody, a to może prowadzić do wzrostu ciśnienia w przewodach i zasobniku. Dlatego w praktyce projektowej i na schematach stosuje się element, który przejmuje nadmiar objętości i stabilizuje parametry pracy układu.

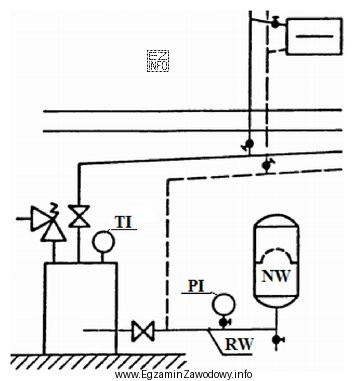

Odpowiedź "naczynie wzbiorcze przeponowe" jest właściwa, ponieważ naczynie wzbiorcze (najczęściej przeponowe) działa jak bufor objętości: elastyczna membrana oddziela wodę od przestrzeni gazowej, dzięki czemu zmiany objętości wody nie powodują gwałtownych skoków ciśnienia. Na schematach spotyka się skróty odnoszące się właśnie do naczynia wzbiorczego.
Dlaczego pozostałe odpowiedzi nie pasują:
- "zawór bezpieczeństwa" to element zabezpieczający przed przekroczeniem dopuszczalnego ciśnienia poprzez kontrolowany zrzut medium. Nie pełni funkcji kompensacji objętości, a na schemacie zwykle jest oznaczany symbolem zaworu bezpieczeństwa i innym skrótem niż "NW".
- "trójdrogowy zawór regulacyjny" służy do mieszania/rozdziału strumieni i regulacji temperatury lub przepływu (np. w węzłach, układach mieszających). To element sterowania, a nie typowe zabezpieczenie ciśnieniowe; jego oznaczenia literowe na rysunkach są inne.
- "odpowietrznik układu" usuwa powietrze/gazy z instalacji, zapobiegając zapowietrzeniu i zakłóceniom przepływu. Nie kompensuje rozszerzalności cieplnej wody i jest rysowany jako inny symbol (często na najwyższych punktach instalacji).
Wskazówka egzaminacyjna: przy pytaniach o skróty na schematach najpierw określ rodzaj instalacji (tu: CWU), a potem skojarz element z jego funkcją w tym układzie (kompensacja objętości/ciśnienia vs zrzut bezpieczeństwa vs regulacja vs odpowietrzanie).
