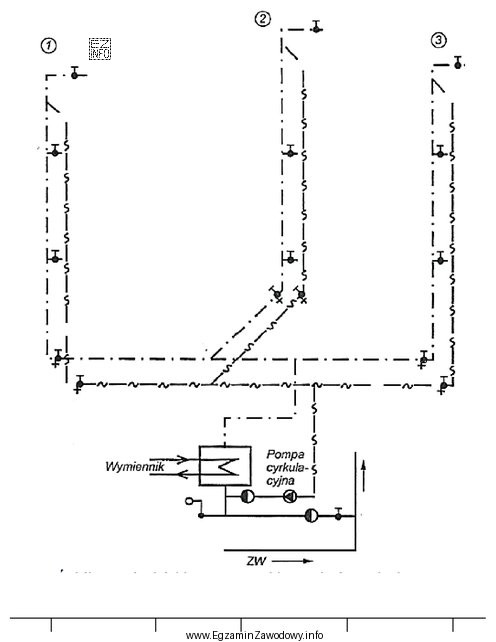

W tym typie zadania nie wykonuje się obliczeń. Kluczowe jest czytanie schematu instalacji wody ciepłej oraz poprawne rozpoznanie symbolu armatury. Należy policzyć wyłącznie elementy opisane jako zawory odcinające wyposażone w kurek spustowy, czyli takie, które poza funkcją odcięcia odcinka instalacji umożliwiają także jego opróżnienie (spust).
Praktyczna metoda zliczania:
- Najpierw zidentyfikuj w legendzie (lub po symbolu na rysunku), jak oznaczono zawór odcinający z kurkiem spustowym.
- Zacznij od źródła/odgałęzienia instalacji i przechodź kolejno każdą gałęzią (np. zasilanie, piony, odejścia), zaznaczając już policzone elementy, aby uniknąć powtórek.
- Nie zaliczaj zaworów, które są tylko odcinające (bez spustu), ani innych elementów (np. zaworów zwrotnych, mieszających, bezpieczeństwa), nawet jeśli na pierwszy rzut oka są podobne graficznie.
Poprawna odpowiedź to 6, ponieważ tyle razy na schemacie występuje dokładnie ten typ armatury (odcięcie + spust). Odpowiedzi "9", "10" i "16" zwykle pojawiają się wtedy, gdy:
- zlicza się wszystkie zawory odcinające, bez sprawdzenia, czy mają kurek spustowy,
- myli się symbole i dolicza inne rodzaje armatury,
- liczy się elementy podwójnie, wracając tą samą trasą schematu,
- pomija się część rysunku i potem "koryguje" wynik, dopisując elementy z pamięci zamiast ponownie przejść cały układ.
Wskazówka egzaminacyjna: po pierwszym zliczeniu wykonaj szybkie sprawdzenie "drugą ścieżką" (od końcówek instalacji do źródła). Jeśli wynik się zgadza, masz wysoką pewność poprawnej odpowiedzi.
